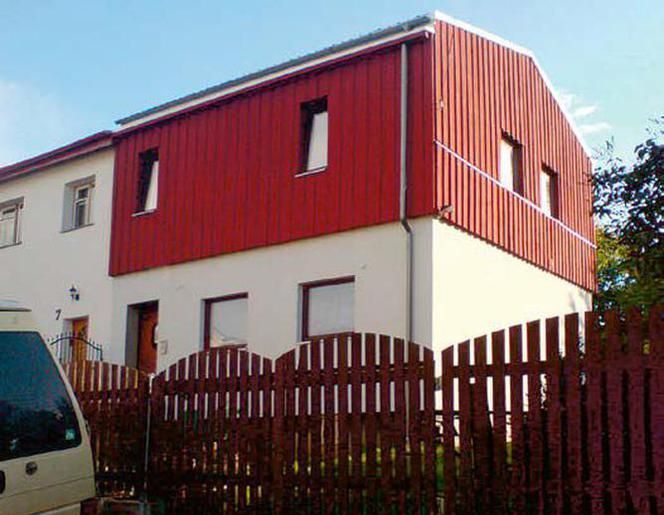

Ova je kuća termoodernizirana prije dvije godine i povećana za nekoliko desetaka uporabnih metara, podižući drugi kat
San mnogih ljudi koji žive u starim, malim i hladnim kućama je povećati svoje područje i istovremeno smanjiti troškove života. Saznajte povijest širenja takve kuće i pogledajte kako je modernizirana.
Obnova stare kuće i njezina termomodernizacija. Pogledajte kako djeluje obnova u kombinaciji s proširenjem
Kuća, koja je obnovljena, nalazi se u kompaktnoj, gustoj zgradi, okruženoj starim voćkama. Povećavaju zasjenjenje i ograničavaju zagrijavanje zgrade sunčevim zračenjem u sezoni grijanja. U podrum prolazi tranzit cijevi za grijanje, čiji su toplinski gubici iskorišteni, što je donijelo iznenađujuće velike koristi. Djelomična izolacija podrumskih zidova i poda na tlu, uključujući i zabrtvljenu, grijanu i mehanički ventiliranu kubaturu, osigurala je povoljniju raspodjelu temperature u kući i uštedu na grijanju. Trenutačno su troškovi grijanja, unatoč neizbježnim kompromisima i gubicima topline prouzrokovanim neuspjehom nekih građevinskih energetski intenzivnih radova, usporedivi s onima u slobodnostojećoj pasivnoj zgradi. Izračunata potreba za toplinom za grijanje, ne uzimajući u obzir neobične izvore topline, klasificira ovu kuću kao dobru niskoenergetsku zgradu. Simbioza s komunalnom mrežom grijanja odvela ju je do visine energetske učinkovitosti.
Ciljevi i pretpostavke
Kuća je bila premala i unutar postojeće kubure nije zadovoljavala potrebe obitelji. S druge strane, loše stanje krova prisililo je njegovu hitnu i skupu obnovu. Konačno, nakon usporedbe pojedinih varijanti u pogledu energetske učinkovitosti i mogućnosti dobivanja dodatnog upotrebljivog prostora, odlučeno je promijeniti oblik krova i podići drugi kat, izolirati vanjske zidove i podrum, zamijeniti prozore, zaptivati stara vrata i zamijeniti gravitacijsku ventilaciju mehaničkom instalacijom s rekuperatorom . Korištena je i toplina cijevi za daljinsko grijanje koje prolaze kroz podrum kuće. Investitori su željeli ne samo povećati životni prostor, već i dobru i ekonomski racionalnu termo-modernizaciju, što bi osiguralo toplinu u kući i niske troškove održavanja. Proračun je bio ograničen, pa je bilo važno prilagoditi stare elemente kuće kao i dodati nove kako bi se osigurao odgovarajući energetski standard.

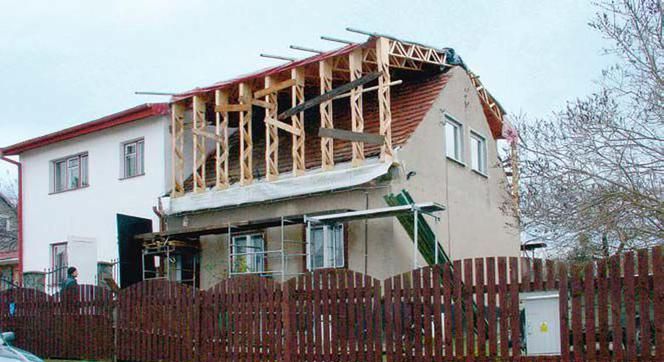

Nova rešetka prekrila je staru, tako da nakon uklanjanja obloga zidova i drveni strop nisu bili izloženi vlazi
Nadgradnja, tj. Novi krov
Dizajnirana je nova, lagana krovna konstrukcija rešetka, zahvaljujući kojoj su dobiveni dodatni četvorni metri u potkrovlju. Dizajn je preuzeo svoju primjenu kako bi što bolje zaštitio postojeće elemente zgrade osjetljive na vlagu - drvene stropove i slabu, staru žbuku. Novi krov izgrađen je nad starim i pod njegovim pokrovom bilo je moguće pažljivo ukloniti stare rešetke. Okvirna struktura lijepljenih drvenih rešetki zahtijevala je malu količinu materijala. Tanki dijelovi ploča imaju ograničene toplinske mostove. OSB obloga prikovana za nove rešetke učvrštio je strukturu. Zahvaljujući korištenju obloga kao elementa završenog interijera, postignute su dodatne uštede u proračunu. Brtvljenje kontakata omogućilo je korištenje ploča kao parne barijere i osiguralo učinkovitu nepropusnost nagiba. Cijevi novog krova korištene su za pripremu strukture entresa. Bilo bi jeftinije obustaviti OSB oblaganje s dna jarma i izolirati ravan krov na ravnoj površini, ali mezzanine u sve tri spavaće sobe pružaju dodatnu korisnu pomoćnu površinu.
Izolacija od celuloze, ekspandiranog polistirena i ekstrudiranog polistirena
Celulozna vuna na napuhavanje korištena je za izoliranje zidova potkrovlja i krova. U procesu proizvodnje celulozna vlakna su impregnirana bornom soli koja osigurava zaštitu kako izolacije tako i drvene konstrukcije umotane u nju protiv požara i biološke korozije. Izolacija od celulozne vlaknaste vune slična je onoj od mineralne vune. Zidovi prizemlja izolirani su laganom mokrom metodom - stiropora debljine 20 cm. Za učinkovitu izolaciju podruma moralo se produbiti, a podne slojeve na tlu nadopuniti vlagom i toplinskom izolacijom (ekstrudirani polistiren debljine 8 cm). Također je ekstrudirani polistiren (debljine 10 cm) izolirao dio podrumskog zida (na 35% perimetra). Toplinska izolacija ostalih zidova podruma planirana je u budućnosti.
Zatvori iznutra
Nakon obnove kuća je mehanički ventilirana. Element potreban za postizanje dobre energetske učinkovitosti u zgradi ventiliranoj na ovaj način je nepropusnost zraka. U slučaju obnove, to je posebno težak izazov. U potkrovlju su osigurane nepropusnosti ploče OSB koje se koriste kao element. U prizemlju se planira uporaba stare vanjske žbuke kao zrakopropusnog sloja. Bilo je potrebno njeno popravak i popunjavanje nedostataka, a zatim uska povezanost s nepropusnim zračnim slojem potkrovlja, tj. OSB ploče. To je postignuto zahvaljujući traci za zaštitu od pare koja se nalazi ispod temelja konstrukcije, koja je zatim zalijepljena OSB pločama i vanjskom starom žbukom zidova prizemlja. Izolaciju i nepropusnost podrumskog poda ometala je mala visina prostorija i stanje temelja. Također, zajednički zid sa susjedom zahtijeva potpuni, neprekinuti sloj žbuke, nakon čega slijedi čvrsta, fleksibilna veza s unutarnjom kožom potkrovlja.
Topli prozori
Svi prozori u prizemlju novi su - drveni s trostrukim ostakljenjem i toplim švicarskim Spacer okvirom s koeficijentom U g = 0, 5 W / (m 2. K). Toplo su i čvrsto montirani zahvaljujući OSB kutijama dizajniranim oko rupa. Prozor okrenut prema jugozapadu i otvaranju dnevne sobe u vrt povećan je na 240 x 230 cm. Ima balkonska vrata i ormar. Tip (staklo) koji se ne otvara s fiksnom ostakljenjem je topliji i jeftiniji zbog manjeg okvira okvira i većeg staklenog prostora (u odnosu na otvor koji se postavlja u otvor s istim dimenzijama). Grijani podrum sadržavao je tople i prozračne PVC prozore, također s trostrukim ostakljenjem i toplim okvirom.

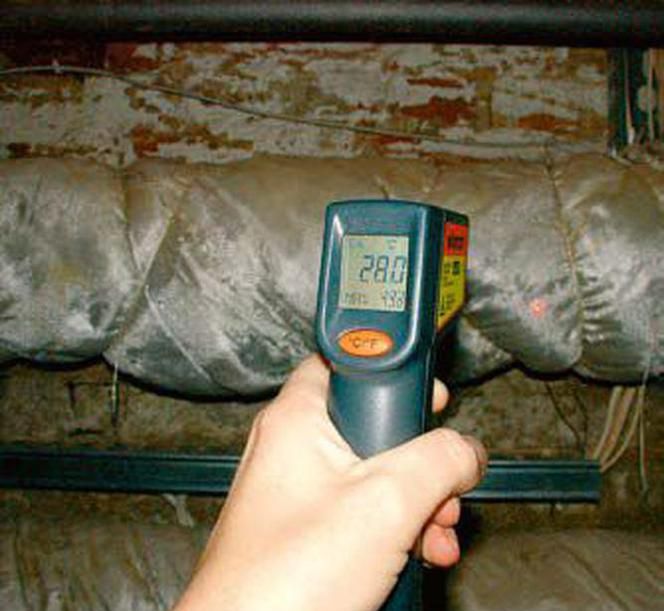

Višak topline iz cijevi koje prolaze kroz podrum korišten je za zagrijavanje zraka za ventilaciju
Prilagođeno grijanje
Zgrada je bila i grijana je toplinom iz kombinirane termoelektrane. Stara jednofunkcionalna grijaća stanica zamijenjena je novom, koja također omogućuje opskrbu toplom vodom. Prije rekonstrukcije voda je grijana u električnim grijačima. Nova, pojednostavljena instalacija sastoji se od dva konvektorska grijača - malog u ulaznom hodniku i većeg u dnevnom boravku - i kupaonskih radijatora na oba kata. Očuvani radijator u neizoliranom produžetku osigurava pozitivnu temperaturu u ovoj maloj sobi. Nakon prve sezone grijanja, grijanje se pokazalo dovoljnim, a radijator u dnevnoj sobi bio je nepotreban. Uključeni su samo kupaonski radijatori i grijači za hodnike. Oni pružaju ugodnu temperaturu za stanovnike od najmanje 21-22 ° C u prizemlju i oko 1 ° C manje u potkrovlju.
Ventilacija s rekuperatorom
Gravitacijska ventilacija zamijenjena je jednostavnim mehaničkim sustavom ventilacije s rekuperatorom. Smješten je u podrum, koji je bio i nažalost još uvijek najtoplija soba u zgradi. Prolaz CHP cijevi koji prolazi kroz prostoriju i gubici topline na grijaćem čvoru znači da je temperatura ovog dijela kuće tijekom sezone grijanja 24-25ºC. Princip rada rekuperatora, tj. Povrat topline, ima dvostruku primjenu. Svježi zrak za prozračivanje odvodi se izravno izvana i kroz vrlo toplu podrumsku prostoriju u rekuperator. Rekuperator nije izoliran, zahvaljujući kojem dio te viška topline dopire do dnevnog boravka zagrijanim zrakom.
