Postavljanje električnog podnog grijanja može biti teško. Predlažemo kako to učiniti da u budućnosti ne bude problema s podnim grijanjem. Kako radi i kako napraviti električno podno grijanje - jednostavne upute za postavljanje podnog grijanja.

Iako je vodeno podno grijanje popularno u Poljskoj, u nekim će situacijama pod grijan električnim grijaćim kabelima biti bolji izbor. Električno grijanje možete uključiti bilo kada bez pokretanja cijelog sustava centralnog grijanja, a za razliku od vodenog grijanja, kada ne radi, nema opasnosti od smrzavanja.

Sadržaj

  1. Kako radi električno podno grijanje?
  2. Kako napraviti električnu podnu ploču
  3. Ugradnja električnog podnog grijanja
  4. Kada i kako postaviti grijaće mreže?
  5. Projekti električnog grijanja

Kako radi električno podno grijanje?

Grijaći uređaji su odabrani kako bi se osigurala ugodna unutarnja temperatura tijekom ekstremnih vremenskih uvjeta.

Najveća snaga grijanja (70-90 W/m2 za stambene prostorije) potrebna je kada je vani oko -20°C (prema poljskim standardima, tzv. -nazvana računska temperatura, ovisno o regiji zemlje, iznosi od -16 do -24°C). Javlja se vrlo rijetko, puno češće oscilira oko nule, a tada je dovoljna pola snage.

Instalacija treba biti izvedena tako da u takvoj situaciji ne bi došlo do pretjeranog povećanja temperature u prostorijama, jer bi to značilo ne samo nelagodu, već i nepotrebne gubitke energije (u slučaju el. grijanje - jako skupo).

Električno podno grijanje obično koristi žice konstantnog otpora, odnosno one koje rade konstantnom snagom, zbog čega su potrebni regulatori sa temperaturnim senzorima za kontrolu temperature u prostoriji. Kada senzor detektira da je dosegla vrijednost postavljenu na regulatoru, isključuje napajanje sve dok temperatura ne padne za određenu vrijednost (ovisno o parametrima regulatora). Zatim se struja uključuje.

Preporučamo: Grijaći kablovi i mreže

Položaj senzora je određen svrhom ugradnje - ako grijaći kabel treba održavati optimalnu temperaturu u prostoriji potrebno je ugraditi senzor zraka (koji reagira na promjene temperature zraka) zid.

Ali električno podno grijanje može se koristiti samo za izbjegavanje efekta "hladnog poda" u kupaonici ili kuhinji s podovima od terakote. Sustav centralnog grijanja s vlastitom regulacijom tada je odgovoran za održavanje temperature u prostoriji, a zadatak regulatora podnog grijanja je spriječiti da podna površina dosegne temperaturu višu od zadane, primjerice 22°C – bez obzira koliko je soba topla.Za kontrolu podnog grijanja tada su potrebni podni senzori koji se nalaze ispod poda - između grijaćih kabela.

Podne senzore također treba koristiti kada je grijanje kontrolirano senzorom za zrak, jer on sam neće zaštititi pod od pretjeranog povećanja temperature, što može dovesti do nelagode, pa čak i oštećenja poda. Zahvaljujući upotrebi podnog senzora, snaga grijanja kabela može biti mnogo veća od ograničenja temperature (do 29°C u prostoriji s temperaturom od 20°C) 99 W/m2 A veća snaga znači da je vrijeme potrebno za zagrijavanje poda kraće.

Kako napraviti električnu podnu ploču

Električno podno grijanje se najčešće izvodi u mokroj tehnologiji ugradnjom grijaćih tijela u podnu podlogu (estrih). Također je moguće koristiti suhu tehnologiju, tj. posebne ploče s izrezima u koje se postavljaju žice.Vrijeme izvedbe ugradnje električnog podnog grijanja tada je znatno kraće.

Za drvene podove na gredama, grijaći kabeli se mogu postaviti na mrežu pričvršćenu za grede tako da budu najmanje 3 cm ispod dasaka. Grede moraju biti zaštićene od izravnog dodira sa žicama, na primjer aluminijskom folijom. Snaga grijanja kabela ne smije biti prevelika (preporučuje se 10 W/m).

Kada koristite mokru metodu, imajte na umu da se grijaći kabel ne smije polagati izravno na toplinsku izolaciju, jer će toplina koja nije primljena iz njega uzrokovati pretjerano povećanje njegove temperature i može se oštetiti. Zbog toga su žice položene na posebnu metalnu mrežu, zahvaljujući kojoj lebde iznad izolacije. Trakama su pričvršćene za mrežu.

Nešto manje naporna je izrada takozvanog predestriha - tankog sloja podne podloge na izolacijskim pločama - i potom polaganje žica na njega.Zatim se fiksiraju samoljepljivom trakom ili posebnim ljepilom. Zatim se na cijevi postavlja estrih debljine koja odgovara preporukama proizvođača.

Ugradnja električnog podnog grijanja

Postavljanje električnog podnog grijanja je relativno jednostavno. Počinje pričvršćivanjem instalacijske kutije u zid. Od njega se prema dolje vodi žlijeb u zidu za zaštitne cijevi (vodove) u koje će se kasnije umetnuti strujni kabel i kabel senzora temperature poda.

Upute za postavljanje električnog podnog grijanja:

  1. Polaganje kabela počinje od kutije kroz zaštitnu cijev, zatim se usmjerava po podu, paralelno s najdužim zidom prostorije. Otprilike svakih 50 cm potrebno ga je pričvrstiti za tlo.
  2. Sljedeće redove treba polagati na unaprijed određenoj udaljenosti, pazeći da promjer zavoja u kabelu nije manji od šesterostrukog promjera njegovog poprečnog presjeka.
  3. Grijaći kablovi ne smiju se polagati na temperaturama nižim od -5°C jer postaju kruti. Zatim se mogu odmotati i spojiti na napajanje, zahvaljujući čemu će ponovno dobiti svoju fleksibilnost. Nakon savijanja, odmah odvojite kabel i počnite s polaganjem.
  4. Nakon polaganja cijelog kabela, umetnite kabel za napajanje (tzv. hladni kabel) u cijev i spojite ga u instalacijskoj kutiji s kabelom dovedenim do prekidača u kutiji s osiguračima. To bi trebao učiniti ovlašteni električar.
  5. Sve što preostaje je umetnuti kabel senzora temperature u cijev i spojiti ga na zidni termostat.

Kada i kako postaviti grijaće mreže?

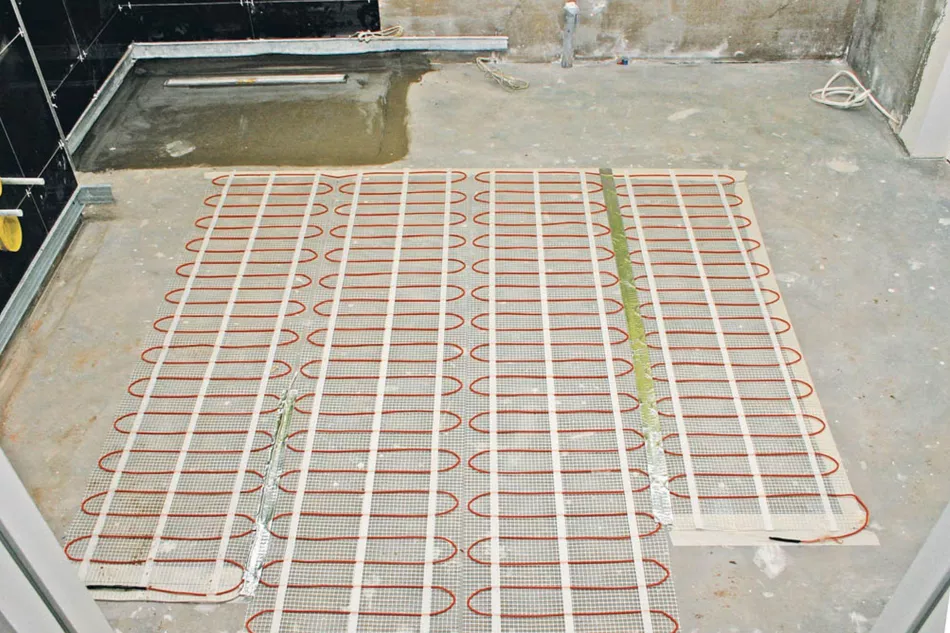

Grijaće mreže su obično mreža od stakloplastike s trajno pričvršćenim grijaćim kabelima. To olakšava instalaciju sustava (podloge mogu biti samoljepljive), ne morate brinuti o održavanju pravilnog razmaka žica, jer je on već postavljen od strane proizvođača.Ostaje samo odabrati prostirku određene snage grijanja (od 100 do 200 W/m2) i dužine. Širina je općenito 0,5 m.

Žice pričvršćene na otirač imaju mali promjer (2,5 mm), zbog čega se ovo rješenje posebno preporučuje za korištenje tijekom renoviranja - otirač možete položiti na stari pod bez značajnog podizanja razine novog jedan.

Podloga može biti drvo, gips ploče, iverica, terakota i naravno beton. Otirač se može postaviti u sloj ljepljive žbuke za fiksiranje nove obloge.

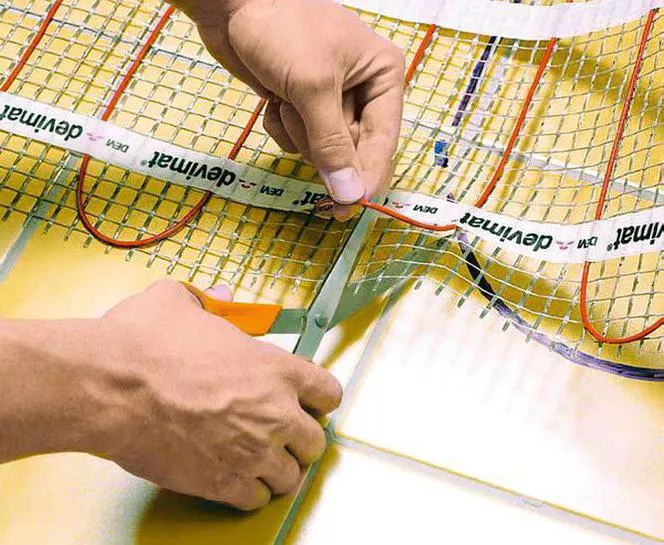

Montaža počinje, kao i u slučaju kabela, pripremom kutije u zidu i cijevi za kabel za napajanje i senzor temperature. Otirač je postavljen počevši od mjesta u blizini razvodne kutije. Nakon što se prostirka razmota na dužinu cijele prostorije, reže se škarama (pazeći da se ne presječe grijaći kabel) i rola se okreće tako da se njezina sljedeća traka raširi duž već postavljene - dok se cijeli pod ne učvrsti. prekriven njime.Otirač (točnije kabel) se ne može skratiti, pa je prije kupnje potrebno izračunati koliko Vam je dužine potrebno.

Sljedeći korak je nanošenje ljepljive žbuke. Trebao bi u potpunosti prekriti prostirku. Na mort se polaže terakota ili kamenina. Ako se pod planira napraviti od drugog materijala, umjesto ljepljive žbuke koristi se samorazlivna betonska masa.

Projekti električnog grijanja

Projekt električnog podnog grijanja napravljen je tako da se zna koja duljina treba biti grijaći kabel ili koje trebaju biti dimenzije prostirki ili folija. Postavljaju se na cijeloj površini poda, osim na mjestima gdje će se graditi trajni objekti - kuhinjski ormari, ormari bez nogica visine najmanje 10 cm, tuš kada ili ugradbena kada.

  • Kako izračunati duljinu kabela koja vam je potrebna za električnu podnu ploču

Način izračuna potrebne duljine kabela bit će opisan na primjeru.Pretpostavimo da želimo napraviti električno podno grijanje u kuhinji površine 11,5 m2. Snaga grijanja trebala bi biti minimalno 80 W/m2, pa tražimo kabel snage 11,5 x 80=920 W ili nešto veću. Nalazimo jedan snage 935 W i duljine 52 m (18 W/m). Određujemo s kojim razmakom ga možemo položiti da grije cijeli pod. Kuhinja treba imati stalne zgrade koje pokrivaju 1,5 m2 poda, tako da je na raspolaganju 10 m2. Razmak se izračunava dijeljenjem ove površine s duljinom kabela plus pola perimetra grijane površine. U našem slučaju ima oblik pravokutnika dimenzija 3 x 3,3 m, tj. polovica opsega je 3 + 3,3=6,3 m, pa se razmak izračunava po formuli 10 / (52 + 6,3)=0, 17 m. Pogodan je za sve podove, ali ako želimo drveni pod, podne ploče ili tepih, treba tražiti kabel manje jedinične snage - 10 W/m. Postoji jedan snage 920 W i duljine 90 m (nažalost, košta više od pola ranije opisane cijene).Razmak koji treba položiti je 10 / (90 + 6,3)=0,10 m, tako da je unutar preporučenog raspona.

Otirači s grijaćim kabelom prodaju se u dijelovima različitih duljina i obično samo jedne širine - 0,5 m. Možete rezati mrežicu na koju je kabel pričvršćen kako biste promijenili smjer prostirke na podu, ali ne može promijeniti duljinu samog kabela, stoga prije kupnje morate znati koliko dugi trebaju biti dijelovi mreže. Da bismo to utvrdili, skiciramo tlocrt prostorije i označavamo prostor gdje se pod grije - izvan planiranih trajnih zgrada. U njega uvlačimo susjedne trake širine 0,5 m, pokušavajući ispuniti što je više moguće (uzimamo u obzir nemogućnost rezanja kabela). Zbroj duljina spojenih traka daje nam maksimalnu potrebnu duljinu prostirke (ne možemo je skratiti ili staviti jedan sloj na drugi).

Grijaće folije i modularne prostirke dostupne su u trakama različitih širina, npr. 0,25, 0,5, 0,6, 1 m.Njihova duljina se određuje slično kao i kod prethodno opisanog otirača - ucrtavanjem u područje označeno na planu prostorije. Duge trake folije mogu se izrezati na kraće dijelove, udaljene otprilike 1 cm. Linije rezanja označene su vidljivim prazninama između poprečnih traka šljunka. Najbolje je naručiti modularne prostirke odmah po veličini.
