Štedni aluminijski prozori mogu se uspješno koristiti iu pasivnoj gradnji. Zahvaljujući primjeni odgovarajućih tehnoloških rješenja, prozori s metalnim okvirima konkuriraju na tržištu stolarije za prozore i vrata kako po dizajnu tako i po tehničkim parametrima.

Moderni aluminijski profili omogućuju vam izradu toplih aluminijskih prozora. Na tržištu postoje dvije vrste aluminijskih konstrukcija, bazirane na tzv. hladnim i toplim profilima. Razlikuju se po konstrukciji, tehničkim parametrima i primjeni. Prvi se koriste za izradu objekata (unutarnjih i vanjskih) koji ne zahtijevaju izolaciju, na primjer razne vrste pregradnih zidova, prozora, balkona.

Za izradu aluminijskih prozora koriste se toplinski izolirani profili s dodatnim brtvama, odstojnicima i izolacijskim materijalom.

Topli aluminijski profili

Promjena propisa i sve veći zahtjevi u pogledu toplinske izolacije prozora natjerali su proizvođače na nova tehnička rješenja. Važna promjena dizajna koja je omogućila smanjenje prijenosa topline kroz aluminijske profile bilo je njihovo proširenje i podjela na komore. Sljedeći korak bila je uporaba plastičnih termoprekida (uključujući i rascjepke, koji su dodatno smanjili širenje aluminija pod utjecajem vremenskih uvjeta) i izolacijskih umetaka. Tržišna ponuda uključuje aluminijske prozore kod kojih su krila izrađena od profila dubine 11,9 cm, a okviri 11 cm. Ovisno o sustavu, profili su trokomorni, četverokorni ili petokomorni. Kako bi aluminijski prozori postigli odgovarajuće toplinske parametre koriste se specijalne brtve (najčešće od EPDM sintetičke gume) i toplinski prekidi unutar lamela, npr.od poliamida ojačanog staklenim vlaknima, umetci od izolacijske pjene (debljine 35-62 mm), a kod najtoplijih aluminijskih prozora i od aerogela (materijal s vrlo dobrom toplinskom izolacijom, a to je vrsta tvrde pjene s vrlo niska gustoća). Toplinske ispune postavljaju se uglavnom u središnje komore aluminijskih profila (oblik im je sličan pravokutniku). Drugo rješenje su profilirani izolatori koji dodatno povećavaju krutost aluminijskih prozorskih profila. Proizvođači u ponudi imaju i profile sa dodatnim klinom od izolacijske pjene, koji se postavlja u urez stakla, čime se dodatno minimizira gubitak energije na mjestu postavljanja stakla. Ovo rješenje u kombinaciji s posebnim brtvama za ostakljenje s pjenastom jezgrom osigurava još bolju toplinsku izolaciju aluminijskog prozora. Takav profil je opremljen i posebnom središnjom brtvom - koekstrudiranom, tj. integriranom s profilom, te profiliranom s dvostrukim utorima i rebrom. Ovakva konstrukcija omogućila je postizanje vrlo dobrog koeficijenta prolaza topline profila na razini Uf=0,71 W/(m2.K).

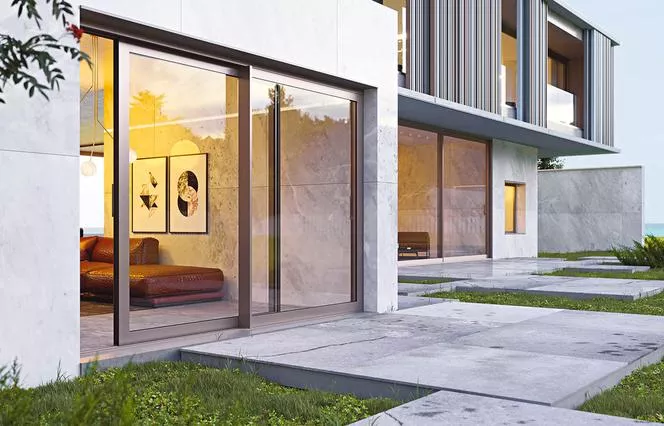

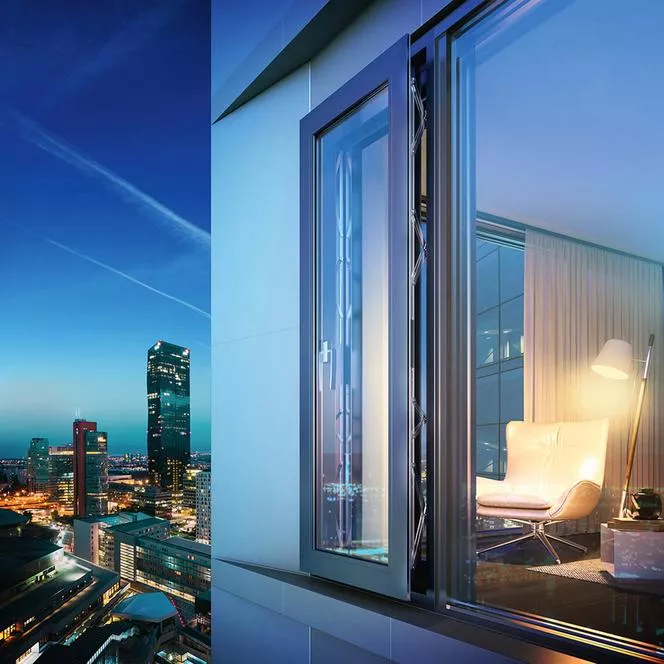

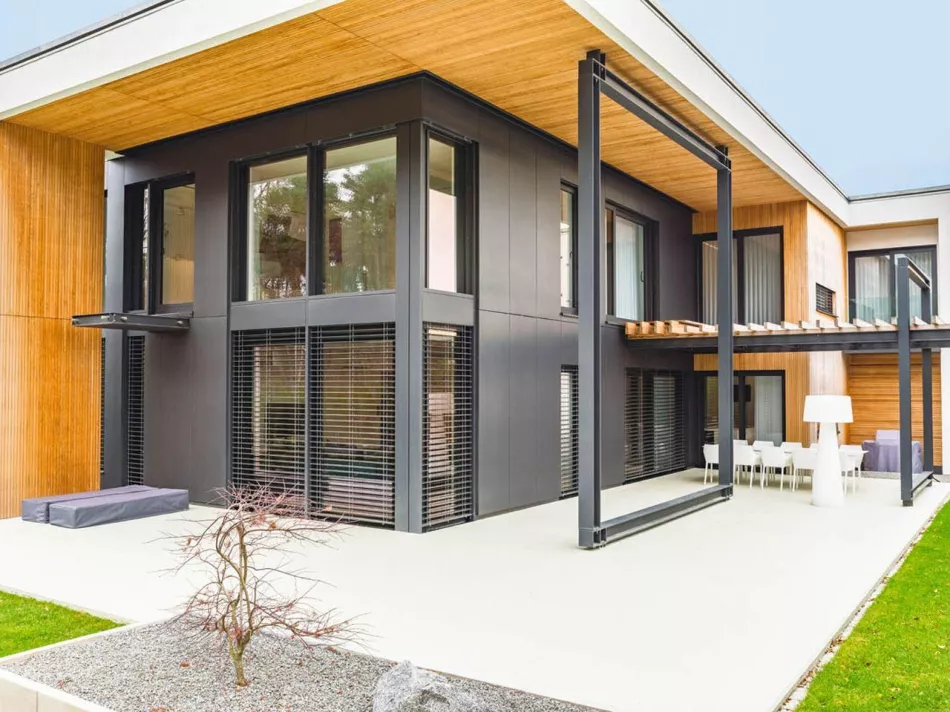

Galerija: moderni i topli aluminijski prozori

Postoje aluminijski sustavi raznih konstrukcija na izbor - profili su različito izolirani, mogu imati različite presjeke i daju drugačiji vizualni efekt

Topli aluminijski prozori

Kod velikih, modernih ostakljenja, toplinska izolacija staklene jedinice je od velike važnosti. Standardni su dvokomorni paketi ispunjeni argonom ili kriptonom s toplim odstojnicima, s Ug=0,5 W/(m2.K). U kombinaciji s toplinski izoliranim aluminijskim profilima omogućuju izradu energetski štedljivih aluminijskih prozora koji zadovoljavaju i rigorozne kriterije za pasivnu gradnju.

Najtopliji jednokrilni aluminijski prozori referentnih dimenzija 123 x 148 cm karakteriziraju koeficijent prolaza topline Uw=0,53 W/(m2.K). Ali standard su aluminijski prozori s Uw na razini od 0,8 W/(m2.K), koji zadovoljavaju zahtjeve Tehničkih uvjeta pooštrenih od siječnja 2021. (Uw ≤ 0,9 W/(m2.K)).

Međutim, važno je ispuniti zahtjeve u pogledu vrijednosti koeficijenta prolaza topline ne samo za referentni prozor, već za svaki prozor koji je ugrađen u zgradu. A ta vrijednost ovisi o parametrima profila i korištenog stakla, kao io veličini prozora. Što je prozor veći, to je veći udio stakla, a ima bolju toplinsku izolaciju od okvira. Stoga aluminijski prozori većih dimenzija imaju manju (bolju) Uwvrijednost u odnosu na referentni prozor, a manji prozori su obično hladniji. Međutim, što su profili topliji, te su razlike manje. To pokazuje primjer aluminijskog prozora s okretnim krilima proizvedenog u sustavu MB-104 Passive SI od profila s Uf=0,83 W/(m2.K) i staklom s toplim okvirom s Ug=0,5W/(m2.K). Referentni prozor od 123 x 148 cm karakterizira Uw=0,68 W/(m2.K), prozor dimenzija 150 x 150 cm - Uw=0,66 W/(m2.K), i još veći, 150 x 300 cm - Uw=0,63 W/(m2.K).

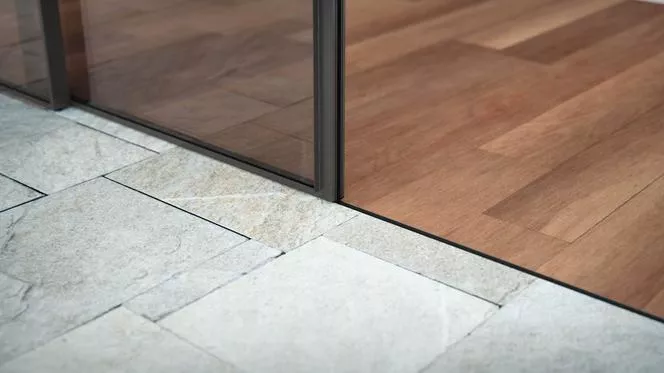

Pragovi aluminijskih balkonskih i terasastih prozora

Prilikom velike ostakljenja s krilima na otvaranje vrijedi obratiti posebnu pozornost na njihov donji element, odnosno prag. To je kritično mjesto cijele strukture. Važna su dva pitanja: udobnost korištenja (rješenja bez praga ili s niskim pragom, gdje je obično visok oko 2 cm) i njegov dizajn koji će ograničiti utjecaj linearnog toplinskog mosta koji se formira na spoju okvira. s tlom i osigurajte pravilnu odvodnju vode. Na tržištu su dostupna mnoga rješenja koja se koriste kako u izradi aluminijskih prozora s krilima tako iu kliznim krilima. Pragovi imaju višekomornu strukturu - toplinski prekid praga značajno smanjuje protok topline u donjem dijelu konstrukcije.Mogu se opremiti i dodatnom toplinskom izolacijom, što dodatno poboljšava njihova toplinska svojstva.

Obično vanjski dio profila ima nagib i opremljen je kapaljkom koja omogućuje nesmetano otjecanje kišnice. U izradi aluminijskih dvorišnih vrata veliki se naglasak stavlja na uklanjanje svih arhitektonskih prepreka u vidu izbočenih pragova ili konstruktivnih elemenata. Korisnici očekuju da strukture budu sigurne i ergonomske, s posebnim naglaskom na potrebe djece, starijih osoba i osoba s invaliditetom. S tehničkog gledišta, pragovi kliznih prozora mogu se podijeliti prema vrsti strukture. Monorail se koristi kod aluminijskih dvorišnih vrata s jednim pomičnim krilom spojenim na fiksno ostakljenje. S povećanjem broja pomičnih listova povećava se dubina ugradnje okvira - koriste se dva, tri ili više pragova. Postoje i rješenja s integriranom odvodnjom (olukom): nulti pragovi (omogućuju 100% razvoj bez barijera) i rješenja s prorezima - koriste se uglavnom u konstrukcijama s uskim aluminijskim profilima, gdje su okvir vrata i mehanizam za pokretanje uvučeni u pod i skriven ispod završnog sloja (u podu postoji samo uzak otvor).
