Radijator od čelične ploče može se izraditi od jedne, dvije ili tri ploče. S vrha je prekriven rešetkom koja omogućuje protok zagrijanog zraka. Bočne stranice hladnjaka prekrivene su prekrivačima od punog lima
Čelični panel radijator uživa nepromjenjivu popularnost. Međutim, kao jedan od osnovnih elemenata centralnog grijanja mora se dobro uskladiti s potrebama i mogućnostima ugradnje, što predlažemo s kojim instalacijskim grijačima najbolje rade, kakva je njihova konstrukcija i koje radne parametre treba imati na umu.
Čelični pločasti radijator - instalacija za centralno grijanje, konstrukcija, napajanje
Za koju ugradnju treba koristiti ploče s grijačima?
Pločni radijatori namijenjeni su instalacijama u kojima cirkulacija vode prisiljava pumpu. Mogu se koristiti i u malim gravitacijskim instalacijama, ali samo ako instaliramo samo grijače na ploči.
Sustavi centralnog grijanja opremljeni grijačima s pločama mogu biti izrađeni od čelika, bakra ili plastike. Međutim, treba imati na umu da instalacije od umreženog polietilena i polibutilena moraju imati anti-difuzijsku barijeru koja značajno ograničava prodiranje kisika iz zraka u instalacijsku vodu. Instalacije bakra trebaju biti zatvorene, a ako su otvorene i opremljene radijatorima od čeličnih ploča, zahtijevaju uporabu inhibitora korozije.
Izvor topline za instalacije centralnog grijanja s grijačima na ploči mogu biti plin, ulje, električni bojler, kotao na kruta goriva ili izmjenjivač topline.
No, panelni radijatori ne smiju se koristiti u instalacijama koje se napajaju iz visokotemperaturne mreže grijanja, na primjer, hidroelektričnim čvorovima ili miješanjem crpki.
Izgradnja radijatora od čelične ploče.

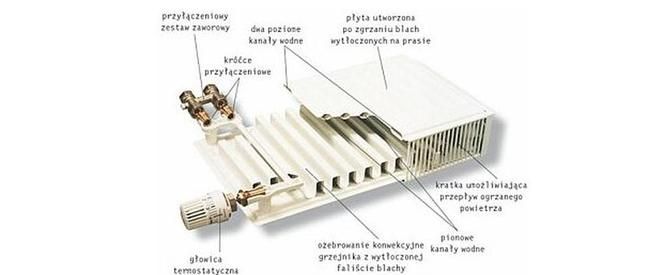

Kako je napravljen radijator od čelične ploče?
Pločasti grijači izrađeni su od visokokvalitetnog čeličnog lima. Listovi pritisnuti na prešu nakon zavarivanja tvore ploču, unutar koje se nalaze dva vodoravna kanala za vodu i niz vertikalnih kanala. Voda, koja teče kroz ove kanale, zagrijava ploču za kuhanje, koja odaje toplinu u sobi.
Da bi se povećala toplinska snaga radijatora, na ploču je pričvršćen valoviti lim, koji je konvektorska rebra radijatora (također se proizvode radijatori bez rebara).
U prodaji su čelični radijatori od jedne, dvije ili tri ploče. Odozgo su prekrivene rešetkom koja omogućuje protok zagrijanog zraka. Stranice su prekrivene prekrivačima od lima. Upravo tu se najčešće postavlja logo proizvođača ili marke radijatora.
Ponajprije su radijatori opremljeni s četiri (po dvije sa svake strane) spojne stupove. Popularni su i radijatori s dva dodatna priključka.
Načini napajanja grijačima
Izbor napajanja određen je načinom distribucije sustava, estetskim i financijskim aspektima. Kad se instalacija centralnog grijanja distribuira u podu, obično se postavljaju radijatori s napajanjem odozdo. Bočni radijatori obično se odabiru za tradicionalne instalacije (u zidovima ili na vrhu).
Vrste i boje panelnih radijatora
Jednom kada znamo potrebnu snagu i kako napajati radijatore, moramo odabrati njihovu vrstu i veličinu. U katalozima možete pronaći nekoliko vrsta radijatora: sa ili bez konvekcijskih rebara, standardni s oblikovanom prednjom pločom ili glatki.
Radijatori mogu imati jednu, dvije ili tri ploče. Svaka vrsta radijatora nudi se u nekoliko visina i nekoliko duljina od 400 do 3000 mm. Tako možemo birati između nekoliko stotina radijatora koje nudi svaki proizvođač.
Pločni radijatori obojeni su bijelom bojom. Većina proizvođača nudi i radijatore u boji, proizvedene po narudžbi u skladu s uzorcima boja. U boji grijači su skuplji od bijelih oko 30%.
Zaštita od korozije radijatora
Pločni radijatori su zaštićeni od korozije izvana premazavanjem lakom.
Tijekom rada javlja se unutarnja zaštita od korozije radijatora. Prvih dana nakon pokretanja instalacije radijatori su iznutra prekriveni pasivirajućim (otpornim na agresivne utjecaje okoliša) željeznim oksidom. Ovaj sloj štiti površinu od korozije. Učinkovit je sve dok voda ostane alkalna u instalaciji. Neželjena promjena kiseline otapa oksidni sloj.
Na kojem tlaku i temperaturi najbolje rade čelični radijatori?
Tlak u instalacijama centralnog grijanja u obiteljskim kućama kreće se od 0, 05 do 0, 3 MPa. Maksimalna radna temperatura sustava centralnog grijanja u stambenim kućama ne smije biti veća od 95 ° C. Svi grijači trebaju ispunjavati ovaj uvjet.
Kako dobro instalirati pločasti radijator?
Većina grijača može se instalirati bez uklanjanja iz tvorničke ambalaže koja ih štiti od oštećenja i prljavštine tijekom završnih radova. Radijatori trebaju ostati u paketu čak i kada je potrebno započeti s instaliranjem.
Čelični radijatori i zrak u instalaciji
Svaki pločasti radijator opremljen je ručnim ventilacijskim sustavom kroz koji se sustav mora provesti prije početka svake sezone grijanja.
