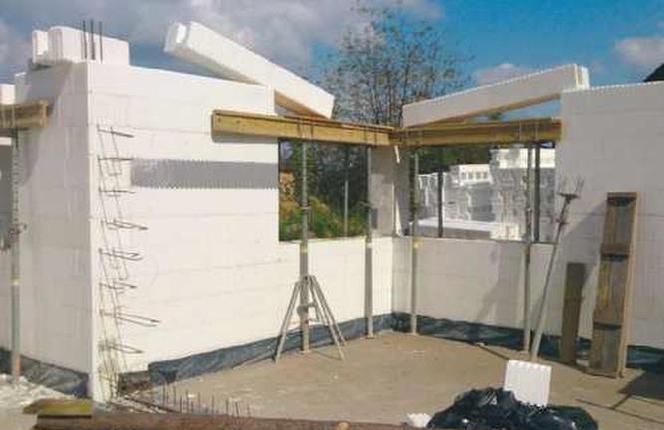

Nadstrešnice su betonirane u cijevima za sustav. Moraju se poduprijeti tijekom postavljanja betona

Predstavljamo jednu od prvih kuća kvalificiranih za subvenciju koju financira NFEPWM. Ovo je štedna stiroporna kuća koja je dosegla standard NF40. Pogledajte kako je zgrada izgrađena od pjenastih blokova od stiropora.

Kućica od stiropora koja štedi energiju. Kako je postignut standard NF40?

Asfaltiranje birokratskih ruta na putu da se dobije plaćanje zahtijeva istrajnost svih koji su sudjelovali u projektiranju i izgradnji. Ključ uspjeha bila je suradnja svih članova projektnog tima i snažna motivacija investitora. Uspješan prolazak kroz postupak provjere jamstvo je da će održavanje kuće zaista koštati vrlo malo. Za sada je projekt prošao pozitivnu provjeru (očito kao prva). Zgrada je gotovo gotova. Čeka ga test propuštanja koji će u prisustvu verifikatora izvesti tvrtka s odgovarajućom opremom. Nakon tri godine, ovaj će se test ponoviti kako bi se vidjelo da li kuća gubi svoja svojstva. NFOŚiGW također ima pravo fotografirati zgradu pomoću termičkih kamera. Zaslon je dakle debeo.

Kuća s dodatkom

Dizajn i konstrukcija kuće uz doplatu moraju biti savršeni. Očekuje se da će zgrada godišnje potrošiti 33, 95 kWh / m², što je klasificira kao standard za energetski učinkovite kuće s energetskom potrebom ispod 40 kWh / m 2 godišnje. Subvencija za zajam za izgradnju takve zgrade iznosi 30.000 PLN. Novac će investitor dobiti nakon što sakupi kuću (zajam će se umanjiti za iznos dodatnog plaćanja). Kuća ima površinu od 118, 39 m². Troškovi izgradnje, isključujući razvoj zemljišta i tehničku infrastrukturu, procjenjuju se na oko 3, 460 PLN / m². Investitor pretpostavlja da za grijanje neće plaćati više od 1200 PLN godišnje.

Energetski učinkovita kuća

Blok kuća koje štede energiju trebao bi biti kompaktan. Kompliciran plan znači da zgrada ima previše vanjskih površina koje hlade zimi. Ravnine koje se dodiruju pod različitim kutovima (spavaonice, balkoni, prozori) također su mjesta koja mogu postati toplinski mostovi. U pravilu, oni zahtijevaju individualni razvoj detalja zgrade. Kompaktnost krute tvari određena je faktorom oblika, tj. Omjerom vanjske površine zgrade i zagrijanog volumena. U ovoj kući je 0, 85. Zgrada je jednokatna, ima upotrebljivo potkrovlje, prekrivena je zabatnim krovom kutom nagiba od 45º. U bloku se nalazi i garaža. Iz nje možete otići u kotlovnicu. U tim sobama nema izravnih vrata grijanog dijela kuće. Povezuju se s njom kroz predvorje.

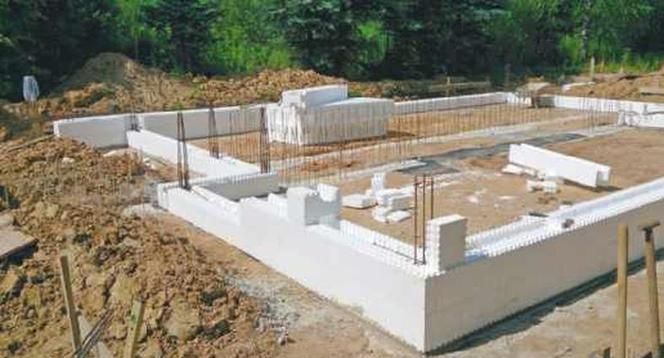

Okov od stiropora sastavljen je poput blokova

Kuća od stiropora

Investitor je odlučio koristiti ne baš popularnu tehnologiju gradnje koja se sastoji od betoniranja monolitnih zidova u pjenastim polistirenskim armaturama. Ovo je jednostavna i genijalna metoda. Priključci se sastoje od dva pjenasta stiropora koji su pričvršćeni zajedno s priključcima. Između zidova stvara se jaz širine 15 cm. Odozgo i odozdo okovi imaju brave koje se međusobno spajaju. Postavljaju se u slojevima, baš kao i tradicionalni elementi zidanja, a zatim se napune betonom najmanje C15 / C20. Beton se unosi u jaz vrlo pažljivo, u slojevima kako ne bi oštetio okov. Beton je ojačan u uglovima, vijencima i na mjestima nakupljanja stresa. U uglovima je struktura pričvršćena čeličnim petljicama. Betonska jezgra zida odgovorna je za prijevoz tereta, a zidovi od pjenastog stiropora imaju dvostruku funkciju - prvo zamjenjuju oplate, a nakon betonskih setova, izoliraju kuću.

Temelj na klupama za temelje

Zgrada je utemeljena na klupama za temelje. Dizajner se odrekao temeljne ploče, što je popularno rješenje u energetski štedljivim kućama, uglavnom zbog uvjeta tla. Na mjestu gdje se gradi kuća nalaze se oblogena tla, tako da bi se ploča trebala zakopati ispod razine smrzavanja. Takva bi investicija bila skupa i neisplativa.

POGLEDAJ: NF 15 i NF 40 standardi - što je isplativije?

Zidovi od blokova oplate

Vanjski zid je debljine 39 cm (žbukom), od čega 15 cm pada na betonsku jezgru, a 20 cm je izolacija od pjene. Unutarnji građevinski zidovi također su izrađeni od betona, ali u tradicionalnoj oplati. Kantne stepenice počivaju na jednoj od njih. Kutovi vanjskih zidova ojačani su čeličnim stupovima betoniranim u jezgri. Zidovi prizemlja spajaju se vijencem, koji je također betoniran u sustavu fenjera od stiropora od pjene. Nadstrešnice iznad otvora izrađene su na isti način.

Debeli rebrasti strop

Elementi stiropora koristili su se i za izradu rebrastih podova. Armatura za reznice umetnuta je između redova blokova od stiropora 75 x 25 x 25 cm. Cijela je betonirana. Noseća armirano-betonska rebra oblikovana su šupljim betonskim slojevima. Trup je oblikovan od tradicionalnih splavi kojima su pridruženi krakovi. Izoliran je pjenastim elementima polistirenskog sustava preko splavi debljine 25 cm. U zoni u kojoj se krov nalazi neposredno iznad grijane prostorije, dodatno je izoliran s 25 cm mineralne vune položene između splavi.

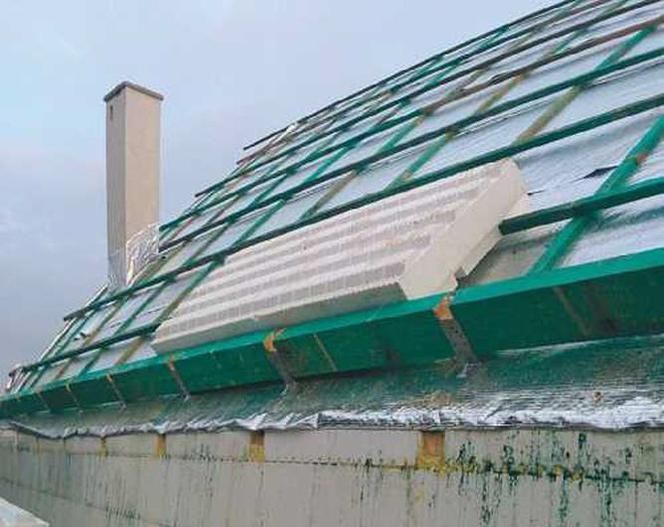

Izolacija raftera u ovoj zgradi također je izrađena od pjenastog stiropora

Prozori i vrata

Površina svih otvora predstavlja 3% ukupne površine kuće. Ispod prozora prozora nalazi se prostor za kutije sa roletama. Prozori protiv provale prozori su ugrađeni na tradicionalan način, tj. U strukturalni sloj zida. Okvir prozora je proširen na mjestu postavljanja sjenila. Kako ne bi izbjegli toplinu kroz nju, dizajner je predvidio da ovaj ulomak izolira PUR pjenom postavljenom iz unutrašnjosti zgrade. Zbog mehaničke ventilacije koja se koristi u kući, prozori nemaju difuzere. Ulazna i garažna vrata imaju koeficijent prijenosa topline U = 1, 3 W / (m 2. K). Svi prozori imaju U manji od 1 W / (m 2. K). To je u skladu sa NFEPWM smjernicama za zgrade ovog standarda. Neotvoreni prozori imaju nižu vrijednost - 0, 79 W / (m 2. K).

Bez toplinske pumpe

U kući je dizajnirana mehanička ventilacija s rekuperatorom. To je sustav ventilacije koji NFOŚiGW preporučuje za zgrade u standardu NF40. Tradicionalna gravitacijska ventilacija ostavlja veliki dio topline koju proizvodi (30-40%). Ovdje je gravitacijsko prozračivanje bilo ograničeno na grijanu kotlovnicu i garažu. Oni su samo posredno povezani s kućom (putem vjetrovke), zahvaljujući čemu će biti moguće uspješno provesti ispitivanje propuštanja u grijanom stambenom dijelu. Investitor je odustao od instalacije toplinske pumpe i solarnih kolektora. Odlučio je da je profit koji bi mogao ostvariti s njima premali u odnosu na troškove. Toplina za grijanje zgrade i topla voda u domaćinstvu proizvode se u plinskom kotlu. U konačnici, investitor se odlučio na podno grijanje.
