Krovni nosač određuje izgled, kvalitetu i trajnost krova, koji predstavlja vrhunac kuće i osigurava sigurnost stanara. Kako izbjeći greške pri izgradnji rešetke.

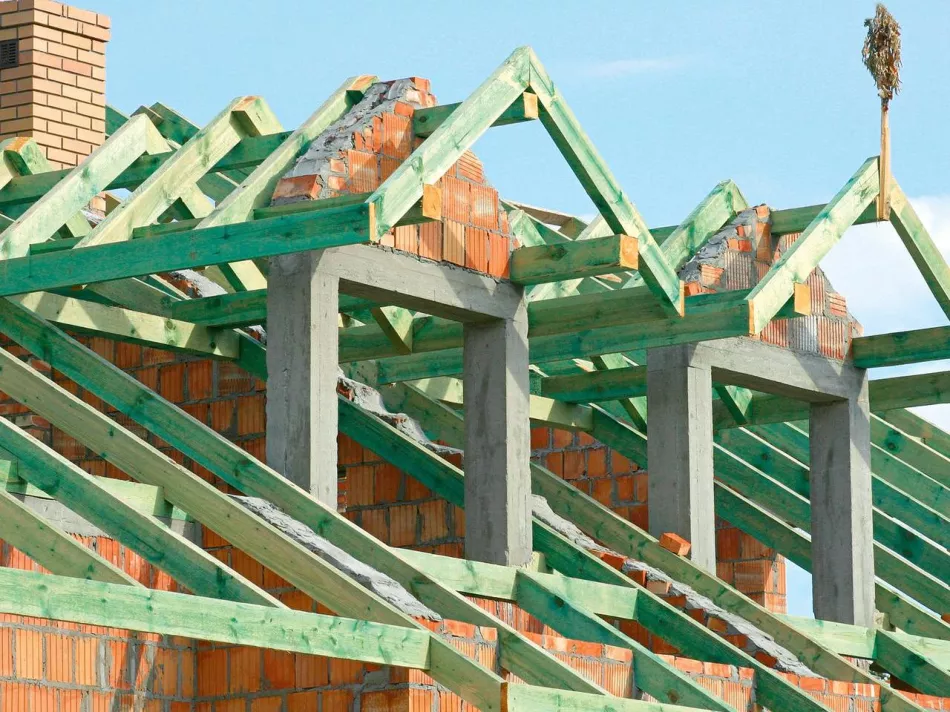

Krovni nosač je osnova kosog krova. To je vrhunac kuće, kao i podkonstrukcija za izloženi krovni materijal, npr. crijep, toplinsku izolaciju i krovne prozore. Konstrukcija rešetke podsjeća na kostur koji nakon završetka građevinskih radova podupire kosinu štiteći kuću od nepovoljnih vremenskih uvjeta. Kvaliteta i trajnost krovnog nosača određuju ne samo ljepotu, trajnost i stabilnost krova, već i sigurnost kuće i njenih stanovnika.

Tradicionalna rešetka

Tradicionalna rešetka je konstrukcija koju izrađuju tesari na gradilištu. Zahtijeva izuzetno precizno rezanje, jer svako oštećenje značajno smanjuje njegovu čvrstoću. Nedvojbena prednost ove rešetke je mnogo lakši pristup izvođačima nego u slučaju montažne rešetke. Također ćemo pronaći mnoge krovopokrivačke timove koji sami pripremaju rešetku za crijep ili drugi materijal koji će se kasnije postaviti.

Elementi krovne rešetke

Tradicionalna rešetkasta rešetka sastoji se od nekoliko elemenata sa specifičnim funkcijama:

  • zidne letvice koje se nalaze direktno na zidovima zgrade - prenose opterećenje rešetke na nosive zidove,
  • rogovi, elementi kosog krova koji čine bazu kosine - na njih postavljamo letve i crijep,
  • ovratne grede, spajaju rogove na određenoj visini - koriste se za krovove većih raspona,
  • vjetronosači, elementi prikovani odozdo na nekoliko rogova istovremeno - ukrućuju konstrukciju i štite je od preklopa,
  • podrožnice, horizontalne grede podignute pomoću stupova i poduprte mačevima - dodatni su oslonci za rogove u krovovima s velikim rasponima.

Galerija: Greške na krovnom nosaču

Neispravan spoj kutne grede sa zidnom pločom i lame pločama

Određivanje veličine nosača: pozornost na greške

Već u fazi projektiranja rešetke mogu se pojaviti greške, kao što su loše odabrani dijelovi, neprilagođeni strukturi zgrade i geometriji krova. Veličina presjeka pojedinih elemenata ovisi o rasponu krova i vrsti krovišta koje će se na njega postaviti. Nosivost i granični parametri opterećenja također su važni. Za usporedbu - cementni crijep težine oko 50 kg/m2ne zahtijeva rešetku tako velikog presjeka i broja armatura, koja teži čak 70 kg/m2juha od šarana. Odabir pojedinačnih presjeka i upotrijebljene armature je od velike važnosti.O odgovarajućem materijalu, načinu spajanja i točnosti montaže ovisi sigurnost stanara za vrijeme jakih oluja ili jakog vjetra. Stoga se uvijek trebate pridržavati vrijednosti danih u nacrtima, a sve potrebne promjene trebate konzultirati s projektantom, voditeljem gradilišta i stolarom.

Preciznost postavljanja letve na rogove

Poveznica položena na rogove treba stvoriti ravnu ravninu na kojoj se temelji krovni pokrov, npr. s crijepom. Problem koji zahtijeva posebnu pozornost je nosač koji se koristi ispod crijepa za ravni krov. Kod valovitog crijepa ne možemo vidjeti blage deformacije krova zbog nedostatka ravne linije na crijepu. Ova vrsta pokrivenosti je vrlo sigurna, jer "oprašta" mnoge pogreške - i stolara i krovopokrivača. No, u slučaju uporabe keramičkih i cementnih ravnih crjepova, čak i neznatna deformacija rešetke bit će nam lako vidljiva.Dobro postavljene ravne pločice stvaraju jednolike, ravne površine. Ako letva na neravnom nosaču nije ravnomjerna, na krovu će se vidjeti zavoji ili ispupčenja krovne linije. Zato se isplati unaprijed upoznati s planovima investitora kako bi, znajući o primjeni crijepa za ravni krov, obratili posebnu pozornost na strukturu krovne rešetke i pobrinuli se da je pravilno izrade pouzdani i točni stručnjaci, kao kao i od materijala koji će osigurati njegov dug i besprijekoran rad .

Kvaliteta drva za rešetke

Drvo za rešetku treba biti oguljeno i bez nedostataka (modre mrlje, trulež, plijesan, pokvarene kvrge), jer sve to utječe na čvrstoću sirovine - također zdrave kvrge, koje ne mogu zauzimati više od 1 /4 presjeka drva . Ovako pripremljene balvane, grede, letve ili daske potrebno je pravilno zaštititi od gljivica, insekata i požara. Za povećanje sigurnosti konstrukcije koriste se impregnacije, sprejevi ili vakuumske kupke od drvenih elemenata.

PAZNJA! 12 najčešćih grešaka u gradnji kuće>

Prilikom odabira drva za tradicionalnu rešetku vrijedi obratiti pozornost na stupanj osušenosti materijala koji želimo koristiti. Pilane često nude drvo koje nije dovoljno suho. To je zbog znatno niže cijene mokrog materijala. Drvo za rešetke ne smije imati više od 18% sadržaja vlage. Ako je ova vrijednost prekoračena, rešetka će se sušiti pod opterećenjem tijekom izgradnje i na početku rada krova. To će u budućnosti uzrokovati uvijanje drva, smanjenje presjeka greda, au ekstremnim slučajevima i velike deformacije krova. Ova pojava će negativno utjecati ne samo na estetiku krova, već i na njegovo funkcioniranje, npr. izbočeni crijep omogućit će prodiranje suhog snijega ispod površine, što može dodatno ovlažiti cijelu konstrukciju.

Koje drvo za krovni nosač? Kako treba pripremiti rešetku

Konačno, u slučajevima vrlo velikih deformacija, sigurnost stanovnika je ugrožena. Kada se snijeg skupi s padine u šupljini uzrokovanoj zakrivljenošću greda, stvara se vrlo veliko točkasto opterećenje koje može uzrokovati katastrofu zgrade.

Greške pri spajanju elemenata rešetke

Da bi se osigurala nosivost i stabilnost krovne konstrukcije, važno je pravilno povezati sve elemente nosača. Najzastupljeniji su stolarski spojevi, te vijci i čavli. Greške kao što su slabi pričvrsni elementi, nepravilno dimenzionirani rezovi (preplitki ili duboki) ili napravljeni pod pogrešnim kutom rezultiraju slabljenjem presjeka greda, što zauzvrat može čak dovesti do preklapanja ili lomljenja krova tijekom jakog vjetra. Prilikom postavljanja nosača također je važno osigurati optimalnu stabilnost cijele konstrukcije. Za to su odgovorni vjetrobranski nosači koji ga ukrućuju i štite od prevrtanja.

Loše prakse, koje se javljaju zbog promjena u projektu ili neposredno tijekom izgradnje, također uključuju lomljenje najvažnijih elemenata rešetke, na primjer njihovo rezanje na dijelove i ostavljanje bez armature. To može dovesti do katastrofalnih posljedica, jer oslabljeni neće biti dovoljan oslonac za ostale strukturne elemente krova.Nosač je također osjetljiv na druge promjene napravljene tijekom faze izgradnje. Odustajanje od nekih njegovih elemenata i/ili širenje drugih, npr. rogova, može dovesti do prekoračenja dopuštenih ugiba i negativno utjecati na stabilnost krova. Provjera progiba i primjena dodatnih ojačanja također su potrebni ako se potkrovlje mijenja tijekom izgradnje, npr. dodavanjem dodatnog polukata ispod visokog krova.

Obično je vrsta krovišta uključena u projekt. Odlučuje se po kut nagiba krova. Promjena krovišta, npr. s lakog (metalne pločice) na teško (keramičke pločice, posebno obične pločice), bez konzultacije s projektantom može imati ozbiljne posljedice i utjecati na strukturu rešetke.

Uokvirivanje rogova CIJENA. Izračunavamo cijenu rešetke>

Važno pitanje za stanje cijele zgrade je pravilno širenje rešetke od pregradnih zidova. Pravilno izrađen omogućuje ugibanje rešetke bez opterećenja pregradnih zidova te na taj način sprječava pojavu ružnih ogrebotina i pukotina na pregradnim zidovima i njihovo uništavanje.

Stručnjak savjetujeJarosław Kostrzewa, tehnički savjetnik u Akademiji CREATON

Jarosław Kostrzewa povezan je s markom CREATON od 2015. U poduzeću je počeo raditi kao rukovatelj proizvodne linije, što mu je omogućilo da upozna ponudu proizvoda s tehničke strane. Od 2018. godine je tehnički savjetnik u CREATON Akademiji, baveći se prvenstveno kontaktima s investitorima, projektantima i izvođačima. Ipak, najvažniji dio aktivnosti je provođenje edukacija za krovopokrivačke timove koji surađuju s markom CREATON.
