Oluci se koriste za odvod vode s raznih površina zgrade. Voda prvo odlazi u oluke, zatim se usmjerava niz odvodne cijevi i ispušta u za to predviđeni spremnik.

Oluk se obično sastoji od:

  • oluci, tj. otvoreni kanali, položeni uz rub krova, vodoravno, s blagim nagibom prema odvodnim cijevima;
  • odvodne cijevi - vertikalne cijevi zatvorenog presjeka, obično postavljene u uglovima zgrade, koje skupljaju vodu iz oluka;
  • odljevi - dijelovi oluka s otvorom za spajanje odvodne cijevi (prolazne, tzv. spojne i završne cijevi);
  • spojnice za oluke (obične, brtvene, korektivne), omogućavaju izvođenje spojeva s dilatacijskim spojnicama;
  • uglovi - za spajanje oluka u uglovima zgrade;
  • konektori za odvodne cijevi (koljena, T-kolice, reduktori, utičnice) koji omogućavaju spajanje odvodnih cijevi na izlaze, spajanje dodatne opreme na odvodne cijevi, spajanje odvodnih cijevi i odljeva različitih promjera ili promjenu smjera odvodnih cijevi ;
  • oluci, kuke i stezaljke - za pričvršćivanje oluka i odvodnih cijevi na krovove i zidove;

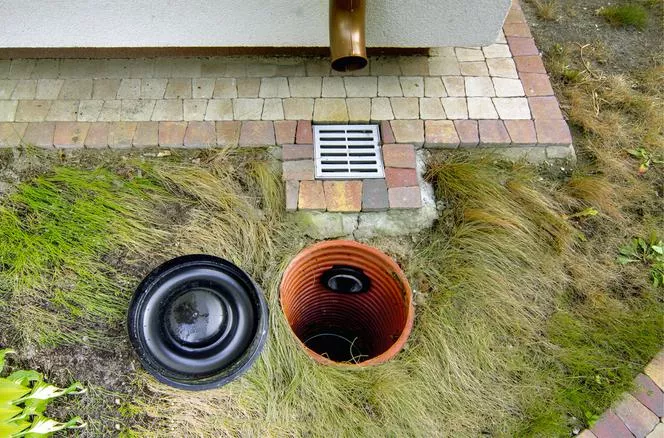

  • izljev - elementi koji omogućavaju uključivanje u sustav odvodnje oborinske vode ili armature smještene iznad tla, čime završava odvodna cijev.

Proizvođači također nude mnoge dodatne elemente za olučne sustave koji olakšavaju njihovu prilagodbu zahtjevima korisnika. Oni uključuju:

  • slavine i hvatači kišnice,
  • čistačice,
  • rešetke koje štite oluke od kontaminacije,
  • majice,
  • odvodne klapne,
  • zaštita od prskanja za uglove i oluke,
  • pa čak i ukrasne cvjetne gredice pričvršćene na odvodnu cijev ili postavljene na tlo na izlazu, koje se koriste za maskiranje veze odvodne cijevi sa sustavom odvodnje kišnice.

Sa strmih krovova voda otječe brzo i lako, s ravnih otječe znatno sporije, pa kada je temperatura zraka ispod nule, vanjski oluci i odvodne cijevi, posebno oni položeni na sjevernom zidu, mogu zalediti. Stoga se u modernim zgradama s ravnim krovom cijevi često postavljaju unutar kuće. Ova vrsta odvodnje potrebna je u zgradama višim od 15 m (tj. 4 ili 5 katova), ali obiteljske kuće obično nisu toliko visoke.

Sve o odvodnji ravnog krova>

Voda može otjecati s krova gravitacijom ili biti usisana u cijevi i oluke zahvaljujući njihovim pravilno odabranim dimenzijama i razlici tlaka na krajevima. Sustav koji ovako funkcionira naziva se vakuumski sustav. Cijevi u ovom sustavu su manjeg promjera nego u gravitacijskom sustavu, a krovni ispusti se mogu spojiti na glavnu odvodnu cijev dionicama gotovo horizontalno (bez nagiba). Određivanje položaja krovnih otvora, određivanje presjeka cijevi i odabir olučnog sustava zadatak je projektanta.

Kakvi oluci?

Oluci moraju biti nepropusni i izdržljivi, odnosno izrađeni od materijala odgovarajućih svojstava, prvenstveno u pogledu otpornosti na vremenske uvjete, te usklađeni s vrstom i bojom krovišta. Sustav treba biti jednostavan za ugradnju, jer je tada rizik od grešaka prilikom postavljanja oluka, a posljedično i kvarova tijekom rada, manji.

Metalni oluci (bakar, čelik, aluminij, titan-cink) otporni su na vremenske uvjete, agresivnu okolinu i ne zahtijevaju održavanje. Bakreni i titan-cink pod utjecajem vremenskih uvjeta prekrivaju se plemenitom patinom, aluminijski su tvornički bojani u razne boje.

Bakreni oluci i oluci od titan-cinka lagani su, jednostavni za postavljanje i otporni na ultraljubičasto zračenje, promjene temperature i udarce. Dostupni su u više boja (bijela, smeđa, crna, zelena, siva) i jeftiniji su od metalnih, zbog čega su vrlo popularni među investitorima.

PVC elementi oluka spajaju se kopčama sa EPDM brtvama ili lijepe. U sustavima obloženih čeličnih limova koriste se posebne stezaljke s brtvljenjem na uskočenje, dok se u sustavima bakar i titan-cink koriste lemljenje.

Dimenzije oluka: efektivna površina krova

Veličina oluka i njihov raspored ovise o tzv. efektivnoj krovnoj površini (EPD) izračunatoj iz formule u koju se uračunavaju vrijednosti koje odgovaraju duljini krova, visini nagiba i udaljenost od kuta do grebena (vodoravno) zamjenjuju se.Na web stranicama proizvođača olučnih sustava možete pronaći kalkulatore koji vam omogućuju da sami odredite EPD.

Za krovove s nagibom manjim od 10o (uključujući ravne) maksimalna efektivna površina (EPD) jednaka je ukupnoj površini.

Može se pretpostaviti da oluci i odvodne cijevi trebaju imati promjer od:

  • 100 mm i 75-80 mm - za krovove s površinom manjom od 50 m2;
  • 125 mm i 90 mm - za krovove površine 50-100 m2;
  • 150 ili 190 mm i 110-120 mm - na velikim krovovima, s površinom većom od 100 m2.

Gargojli

U malim, jednokatnim zgradama s krovnom površinom do 100 m22 umjesto oluka i odvodnih cijevi mogu se ugraditi tzv. Međutim, tada strehe moraju biti pravilno oblikovane kako voda koja iz njih curi ne bi prskala zidove.

Način vođenja oluka

Raspored odvodnih cijevi trebao bi biti takav da se ispušta voda sa strehe koja nije duža od 12 m. Veći razmak između cijevi može dovesti do prelijevanja vode u slučaju jakih padalina, pa čak i do oštećenja preljeva. opterećen sustav.

Oluci za odvodnju krovova obiteljskih kuća najčešće su polukružnog presjeka. Pogodni su za odvodnju vode sa svih vrsta krovova. Dobro im ide s puno vode.

Polukvadratni oluci se uglavnom koriste u kućama s malim do srednje velikim krovovima. Zbog modernijeg izgleda često se biraju za objekte modernijeg arhitektonskog oblika.

Pravokutni oluci: dimenzije, vrste, montaža>

Kada je mraz ili je temperatura blizu nule, led se može stvoriti u olucima i odvodnim cijevima, posebno na rubu krova ili neposredno iznad tla, sprječavajući vodu da slobodno teče i uzrokuje njeno curenje.To se može spriječiti upotrebom traka i grijaćih kablova, ali njihov rad je dodatni trošak utrošene električne energije.

Krovni odvodi

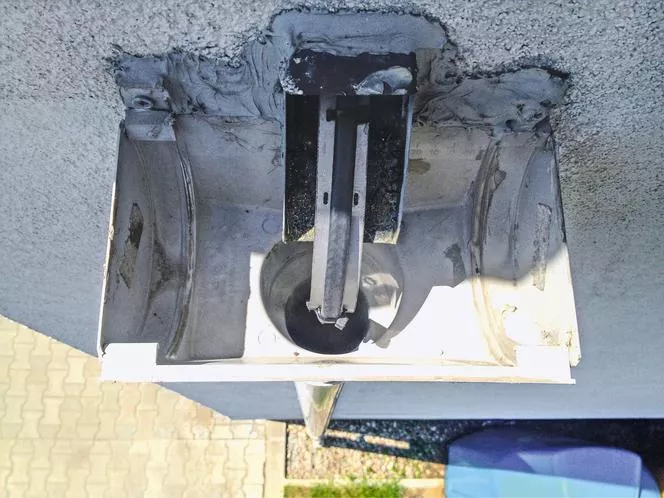

U unutarnjim sustavima funkciju oluka obavljaju takozvani krovni odvodi koji skupljaju vodu s gornje obloge i hidroizolacije ispod. Postavljaju se u najnižim točkama krova, najmanje 1 m od vanjskih zidova zgrade, i pričvršćuju na njen konstruktivni sloj. Trebalo bi ih opremiti tzv. protubucajućim štitovima koji eliminiraju buku uzrokovanu tekućom vodom, a ako kuća ima ventilirani ravni krov, potrebno ih je dodatno izolirati.

Potrebna su najmanje dva odvoda bez obzira na površinu krova. Ako je samo jedan, potrebno je dodatno ugraditi tzv. sigurnosni preljev na tavanu radi sigurnosti. Ako se odvod začepi, preuzet će vodu koja nema izlaz i zaštititi krov od oštećenja.

Napravite izravnavanje oko krovnog odvoda.

Voda prikupljena u odvodima usmjerava se u unutarnje odvodne cijevi. Izvode se u akustički izoliranim kanalima koji se nalaze na ili u unutarnjim zidovima kuće.

Sustav unutarnjih oluka

Sustav unutarnjih oluka mora se napraviti u ranoj fazi izgradnje kuće. Zemljani radovi su nužni jer se odvodne cijevi moraju spajati u tlu ispod najniže etaže (prizemlje ili podrum ako kuća ima) i biti izvedene izvan obrisa vanjskih zidova.

Vakuumski sustavi neće raditi u kućama s vrlo malim krovom. Jedan dovod mora imati najmanje 42 m2 površine odvodnog krova, jer će tek tada sustav biti u potpunosti ispunjen vodom, što je garancija njegovog ispravnog rada.

Cijevi koje se koriste u ovom sustavu imaju manji promjer nego u gravitacijskim sustavima (50 umjesto 100 mm), ali se moraju sakriti unutar prostorija, što obično uključuje potrebu izrade spuštenog stropa u njima.
