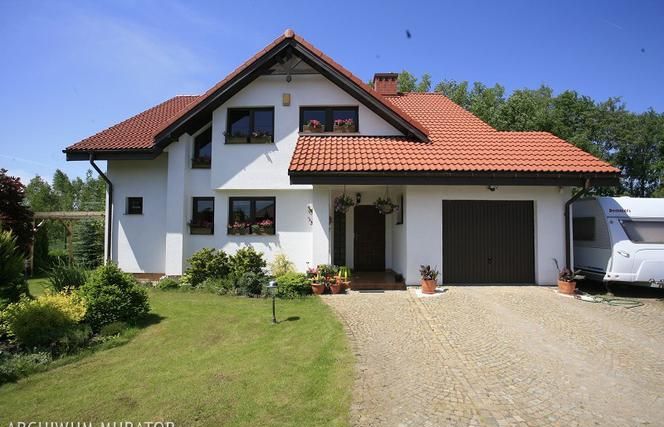

Ako kuća ima zabatni krov, sigurno postoje prozori u zidnim zabatima. Ovo je dobar način za osvjetljavanje potkrovnih soba.
Kada tražite dizajn kuće s potkrovljem, morate biti radoznali, pažljivo pogledati crteže i presjek te potražiti dodatne informacije. Saznajte kako izraditi plan kuće s potkrovljem i što možete pročitati s njega.
Dizajn kuće s potkrovljem - što možete pročitati s njega?
Prvi dojam često se određuje ilustracijom koja prikazuje pogled na kuću s potkrovljem - to može odmah pobuditi interes ili odbojnost. Međutim, da biste provjerili da li nam dizajn kuće zaista odgovara, morate pažljivo proučiti planove prizemlja i potkrovlja. Teže je razumjeti i pravilno pročitati plan potkrovlja.
Kako se izrađuje plan kuće s potkrovljem?
Plan je tlocrtni prikaz zgrade. Plan potkrovlja može se zamisliti kao preslikavanje presjeka drugog kata izrađenog u vodoravnoj ravnini. Presjek se često vrši na razini podzemne željeznice iznad poda, ali to nije pravilo.
Arhitekti mogu odabrati mjesto "rezanja" kako bi u crtež unijeli što više informacija. Stoga na planu potkrovlja vidimo ne samo raspored prostorija, već i mnoge elemente, poput ulomaka krova ispod „ravnine rezanja“, obrisa zidova prizemlja, koji se ne moraju podudarati s obrisom zidova potkrovlja, linijom krovnog dijela, koju ne treba miješati sa linija zidova koja ograničava unutrašnjost potkrovlja, elemente građevine, pustoš ispod krova. Različiti načini predstavljanja ovih elemenata i pojednostavljenja koja koriste grafički dizajneri ne olakšavaju razumijevanje planova. Ali nemojmo odustati.
Visina i plan potkrovlja
Plan potkrovlja ne pokazuje da soba ima promjenjivu visinu. U međuvremenu, kosi krov znači da samo dio površine može slobodno stajati. Kako znate gdje graniči puna visina i gdje je preniska za stojećeg čovjeka? Zapravo nećemo saznati iz tipične prezentacije projekata u katalogu. Samo će nam presjek pružiti sve potrebne informacije. Međutim, već gledajući planove, možemo pogoditi visinu zidova soba, pazeći na raspored - kako organizirati krevete ili stolove.
U nekim se projektima planira način uređenja prostora niskih dijelova prostorija u potkrovlju - ispod nagiba se nalaze, na primjer, ormari, pretinci. Ponekad ćemo na projekciji vidjeti da je nizak dio potkrovlja izvan upotrebe, odvojen zidom. Iza nje je prostor neiskorištenog potkrovlja.
Elementi plana potkrovlja
U mnogim projektima u potkrovlju možete vidjeti fragment koji se grafički obrađuje, kao da je uzet s crteža. Na taj je način označena površina gdje potkrovlje nema kat - to je praznina iznad visoke sobe u prizemlju. Susjedna soba je tada prostorno povezana s prizemljem i ograničena je ogradom. Ovdje s razine potkrovlja možete vidjeti sobu ili hodnik ispod. Vrijedno je obratiti pažnju na to koja su mjesta kuće na ovaj način povezana.
Elementi konstrukcije mogu se vidjeti i na setu. Male točke označavaju stupove koji podupiru krovnu konstrukciju. Ponekad stup pada na sredinu sobe - vrijedi to znati jer će to utjecati na način uređenja sobe. Stup se ne može jednostavno premjestiti na drugo mjesto. Ovo bi zahtijevalo redizajn strukture kuće.
Drugi stalni element koji se nije lako pomicati je dimnjak. Na planu je označen kao jasno deblji zidni presjek. Njegovo mjesto na razini potkrovlja rezultat je, primjerice, lokacije kamina u dnevnoj sobi u prizemlju. Dobro je provjeriti da li potkrovlje neće poremetiti, ometajući njegov prikladan uređaj.
Veličina kuće s potkrovljem
Uz crteže, osnovni element prezentacije projekta su podaci o području kuće. Nažalost, ovdje je lako pogrešno shvatiti. Trenutno postoje dva standarda po kojima se vrše proračuni površina. Ovisno o tome koji je standard bio temelj za izračun neto površine, ti će se podaci razlikovati i mogu biti značajne razlike u slučaju kuća s korisnim potkrovljem. Na primjer: neto površina kuće D12a - ugodna (varijanta II s potkrovljem) izračunata prema starom standardu iznosit će 179, 6 m 2, a prema novom - 208, 4 m 2 .
- Prema nekadašnjem standardu PN-70 / B-02365, neto površina u potkrovlju izračunava se uzimajući u obzir visinu prostorije. Dio iznad njega, iznad kojeg visina od poda do stropa iznosi 2, 2 m, broji 100%, između 2, 2 i 1, 4 m broji se na pola, dok je ispod 1, 4 m - u proračunima se izostavlja. Površina se mjeri na razini metra iznad površine poda, dimenzije se uzimaju u sirovom stanju.
- Prema PN-ISO 9836: 1997, neto površina tavanskih prostorija mjeri se na razini poda u svjetlu završnih zidova. Pri izračunavanju površine ne uzimaju se u obzir različite visine prostorije pod kosim krovom. Preporučuje se sastaviti popis kojim je informiran koji je dio potkrovljeničke mreže korisna površina, a koji pomoćno područje, ali ta razlika ne utječe na veličinu datog neto prostora.
Teško je usporediti veličinu kuća čije su površine izračunate na različite načine. Imajući to u vidu, moramo zahtijevati informacije prema kojima su određena područja izračunata. Ako se želi koristiti novi ISO standard, treba očekivati da se utvrdi koliki je potkrovni prostor jednak ili veći od 1, 90 m, a površina ispod te visine.
