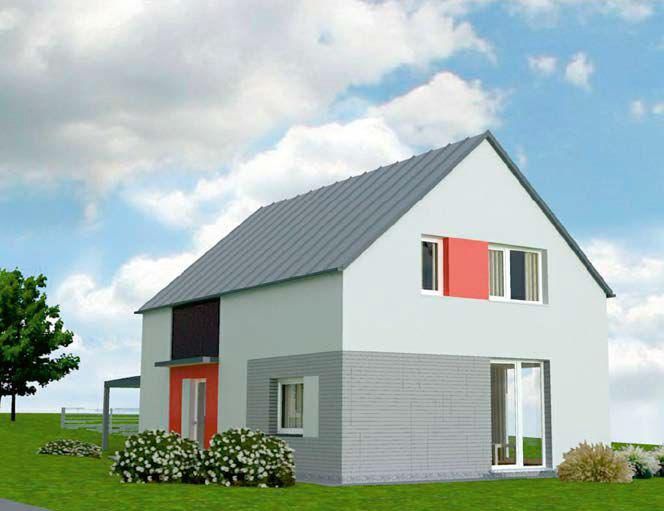

Crveni motivi oživljavaju hladne boje i potčinjenu geometriju kuće. Intenzivna boja definira okvir glavnog ulaza, a na zapadnom pročelju stvara vodoravnu traku prozora (ispunjava prostor između njih). Sjeverozapadni kut ukrašen je sivim klinker pločicama

Mala kuća s visokim potkrovljem funkcionirat će u teškim vremenima. Ovaj dizajn kuća za jednu obitelj nije samo praktičan i ekonomičan, već je i jednostavan za gradnju, na primjer, od silikatnih blokova. Otkrijte energetski učinkovitu zgradu pobjednika natjecanja „Kuća koja ima energetsku učinkovitost“.

Ovaj dizajn kuće najmanji je od svih energetski štedljivih kuća dostupnih na natjecanju i iako su njegovi tvorci minimalno koristili skupe tehnologije, uspjeli su postići nisku potražnju upotrebljive energije za grijanje i ventilaciju u skladu s NF15 standardom.

Dobitnik druge nagrade ima dva kata, pravokutni plan i kompaktni blok - udžbenik za zgrade s niskom potrošnjom energije. Mnogo je manji nego što su predviđali organizatori natjecanja - prizemlje i potkrovlje imaju svega 113 m2 (gornja granica navedena u pretpostavkama natjecanja je 150 m 2 neto površine). Projektiranje male kuće bio je jedan od prioriteta za arhitekte. - Za takve kuće danas postoji potražnja. Kreditne mogućnosti se smanjuju, a količine se smanjuju - kaže Cezary Sankowski, arhitekt iz CS studija u Varšavi.

Visoko potkrovlje

S juga, s vrta i male terase, pročelje je oblikovano visokim prizemnim prozorima čija je ukupna širina gotovo 8 m - zahvaljujući njima će dnevni boravak imati veliku količinu najboljeg, najtoplijeg svjetla. Samo je jedan od njih lomljiv, drugi su trajni. Ovo načelo smanjenja troškova primjenjivalo se na sve prozore u kući, kako kod velikih ostakljenja u prizemlju, tako i kod običnih stakla na tavanu. Za ograničenje pregrijavanja zgrade ljeti dizajniran je krov širok 55 cm iznad prozora južne fasade. Kuća ima visok zid koljena - 1, 3 m. U malim kućama s potkrovljem, podizanje zida koljena povećava raspored prostorija i udobnost boravka u njima, ali to negativno utječe na proporcije i izgled zgrade. Kako bi se riješili ovog problema, dizajneri su promijenili boju žbuke iznad prozora na južnoj fasadi. Tamnoplava traka zahvaljujući tamnim bojama optički smanjuje, "tanji" zid.

Fleksibilan plan kuće

Arhitekti su predviđali spajanje dnevnog boravka s blagovaonicom i kuhinjom u jednu prostranu, otvorenu sobu (gotovo 43 četvornih metara), gdje se može susresti cijela obitelj. Kuhinja nije odvojena od ovog prostora. Ovo je jedan od kompromisa za koji su arhitekti morali odlučiti kad su željeli dobiti relativno mali dio kuće. U prizemlju su kupaonica i spavaća soba. Ako je obitelj manja i ima samo jedno dijete, gosti ovdje mogu provesti noć. Soba će također raditi kao studija. Odmah do ulaza postoje stepenice koje vode na prvi kat. Tamo se prostor koristio vrlo pomno, ograničavajući područja za komunikaciju na minimum. Hodnik na ovom mjestu je manji od 4 m 2 . Sobe su udobne. Velika prednost ovog dizajna je njegova fleksibilnost - učinak nedostatka stupaca u potkrovlju (nose samo vanjski zidovi). Kuća se može redizajnirati dodavanjem jedne sobe na katu. Da biste to učinili, promijenite ormar u kupaonici. Soba koja je na tlocrtu bila kupaonica, postaje četvrta spavaća soba - sve što trebate učiniti je pomicati zid između spavaćih soba kako biste izjednačili njihove površine. Ideja je bila da, ovisno o životnoj situaciji, članovi kućanstva mogu kuću prilagoditi novim potrebama - kaže Cezary Sankowski.

Bez krovnih prozora

U potrazi za niskom potrošnjom energije, arhitekti su se odrekli potkrovnih prozora u potkrovlju. Tijekom dizajniranja pokazalo se da je postignut bolji standard potrošnje energije nego što je planirano. Zgrada je zbog toga redizajnirana. Arhitekti su odlučili povećati prozor na sjevernom zidu. U pasivnim kućama površina prozora s ove strane mora biti ograničena u odnosu na južne prozore. Nakon ovih promjena, godišnja potrošnja upotrebljive energije za grijanje i ventilaciju procjenjuje se na 9, 9 kWh / m 2, što je znatno manje od norme NF15. Tipično za pasivne kuće je kompaktno tijelo, ali raspored prostorija nije. Spavaća soba u prizemlju ima prozor prema sjeveru, a udžbenik je kuća sa pomoćnim prostorijama.

Siva ploča lima položena je na šav na zabatnom krovu. Mornarsko plavi pojas iznad prozora optički umanjuje blok

Promišljen izbor tehnologije gradnje

Sva građevinska rješenja u ovom projektu odabrana su tako da izgradnja kuće ne izaziva pretjerane poteškoće izvođačima, čak ni onima s manje iskustva. Stoga su korištene opće poznate tehnologije i javno dostupni materijali. Samo su prozori i vrata natprosječni - kako bi zadovoljili standard pasivne kuće. Važni kriteriji za odabir tehnologije bili su i razumni troškovi i kratko vrijeme izrade. Zbog toga su, između ostalih, dizajnirani temeljna ploča, rebrasti strop Teriva i montažni krovni nosač.

Pasivni temelj

Ploča od armiranog betona debljina je 25 cm. Donja izolacija od 30 centimetara uglavnom je EPS temeljna pjena. Otpornija na kompresiju, ali skuplja toplinska izolacija od ekstrudiranih polistirenskih ploča korištena je samo u zonama najvećih opterećenja, to je ispod vanjskih građevinskih zidova. Premješteni su izvan obrisa armirano-betonske temeljne ploče kako bi se omogućila povezanost s toplinskom izolacijom vanjskih zidova. Zahvaljujući tome moći će se održati kontinuitet vanjskog izolacijskog sloja. Dodatna toplinska zaštita temelja je stiroporna traka širine 75 cm i debljine 15 cm postavljena s nagibom od 5% vani u tlu oko zgrade.

Tradicionalni topli zidovi

Vanjski zidovi imaju masivnu strukturu. Izrađeni su s silikatnim blokovima debljine 18 cm, a u potkrovlju zidova koljena na kojem se temelji krovna konstrukcija, silikat je zamijenjen armiranim betonom. Tako da njihov koeficijent prijenosa topline U ne prelazi 0, 1 W / (m 2. K), izolirani su debelim slojem grafitne modificirane pjene. Na fasadama završenim tankoslojnom žbukom sloj penjenog polistirena ima debljinu od 30 cm (U = 0, 1) ili 32 cm (U = 0, 09 W / m 2. K) - ova najviša toplinska zaštita korištena je na sjevernom pročelju. Dvoslojni zidovi trenutno su najpopularnije rješenje, a zahvaljujući jednostavnom kućnom bloku bez balkona, lijepljenje pjenastih polistirenskih ploča i dorada tankoslojnom žbukom zaštitit će zidove od toplinskih mostova i ne bi trebali stvarati probleme izvođačima.

Gable krov

Presvlake u ovoj kući gotovo su tradicionalne - od drvenih rešetkastih rešetki presjeka 8 x 18 cm raspoređenih na svakih 92 cm. Stvara zabatni krov bez streha s nagibom od 42 °. Međutim, umjesto uobičajenih ploča i prostirki od mineralne vune, granule se trebaju koristiti kao izolacija. Ovo je zahtijevalo pripremu strukture koja tvori vrstu kutija koje se mogu napuniti granuliranom mineralnom vunom. Na nagibima potkrovlja to su grede 8 x 8 cm obložene OSB pločama odozdo. Između ovih panela i OSB ploča nalijepljenih na krovne špirovce stvara se prostor za postavljanje 45-centimetarskog sloja toplinske izolacije, koji omogućava postizanje U = 0, 1 W / (m 2. K). Iznad potkrovlja oblikovani krpelji učvršćeni u dvije ravnine. Dno i vrh ove konstrukcije su OSB ploče, između kojih se stvara prostor za 65 cm sloj granula. Ova pregrada ima vrlo nizak koeficijent prijenosa topline U = 0, 7 W / (m 2. K). Da bi ove konstrukcije mogle biti ispunjene toplinskom izolacijom, ploče na špirovima i iznad gornjeg reda krpelja probušene su rupe promjera 5 cm s razmakom 20 x 20 cm (njihova površina mora činiti najmanje 5% površine oplate).

Pasivni prozori

Ovdje je odlučeno napraviti plastične prozore koji ne zahtijevaju armiranje čeličnim profilima koji se koriste u uobičajenim okvirima. Profili imaju termoplastične plastične umetke ojačane fiberglasom, a krutost krila povećava se dvokomornim paketima zalijepljenim na njih. Zahvaljujući popunjavanju komora od poliuretanske pjene, njihov koeficijent prijenosa topline smanjen je na Uf = 0, 81 W / (m 2. K). Kako bi se značajno povećali solarni dobici kroz prozore na južnoj fasadi, opremljeni su ostakljenjem od bistrog stakla s visokim koeficijentom g = 60% i Ug = 0, 66. Ostakljenje na ostalim fasadama ima koeficijent g = 50% i Ug = 0, 62. Korišteno je jeftinije zastakljivanje - napunjeno argonom umjesto skupljim kriptonom. Prozori - kao u bilo kojoj pasivnoj kući - postavljeni su u izolacijski sloj. No, umjesto konzola, koje značajno povećavaju troškove ugradnje prozora, predloženo je njihovo postavljanje na drvene letve veličine 8 x 8 cm, pričvršćene na potporni zid ispod otvora, koje će prenijeti opterećenja s prozorskog okvira na strukturni sloj zida.

Pazite na detalje

U ovom je projektu velika važnost pripisana stvaranju nepropusnog premaza zgrade. Sastoji se od temeljne ploče, unutarnje gipsane žbuke izrađene na vanjskim zidovima i OSB ploče montirane ispod krovne konstrukcije. Svi su spojevi važni, zato samoljepljiva elastična traka ne samo da brtvi spojeve između OSB ploča, već i njihovu vezu s vijencima, koji su kasnije prekriveni unutarnjom žbukom. Kako bi se izbjegli proboji u zapečaćenoj školjki, električne i ventilacijske instalacije provode se ispod OSB ploča. Najteža mjesta za održavanje nepropusnosti vanjskih zidova su spojevi prozora i vrata s okvirima. Ovdje su korištene brtvene trake, koje su dio tople instalacije.
