Odvodnik prenapona ili zaštita od prenapona štiti kućne električne uređaje od oštećenja uzrokovanih prenaponima u električnim instalacijama, ne samo olujnog podrijetla. Kako radi takav odvodnik prenapona, kako i gdje ga spojiti? Koje su vrste limitatora i kako odabrati pravi?

Sadržaj

  1. Električni uređaji trebaju zaštitu tijekom oluje
  2. Gdje i kako instalirati odvodnik prenapona?
  3. Kako radi odvodnik prenapona?
  4. Kakav odvodnik prenapona?

Zaštita od munje zakonski je uređena Uredbom ministra infrastrukture od 12. travnja 2002. o tehničkim uvjetima kojima moraju udovoljavati građevine i njihov položaj. Zahtijeva da zgrada bude opremljena vanjskim sustavom zaštite od munje, ako to proizlazi iz odredaba odgovarajuće norme (§ 53 odjeljak 2). Međutim, većina malih obiteljskih kuća ne zahtijeva zaštitu od munje.

Iako se navedeni propisi odnose na novoizgrađene, modernizirane ili renovirane zgrade, visoka učestalost i intenzitet oluja koje su se nedavno dogodile u Poljskoj trebale bi potaknuti ugradnju zaštite od prenapona i gromobrana iu postojećim zgradama, gdje je bilo prethodno smatran suvišnim .

Električni uređaji trebaju zaštitu tijekom oluje

Naši domovi danas su zasićeni elektroničkom opremom osjetljivom na prenapon: televizori, radiji, računala.Ostali uređaji, poput perilice rublja, perilice posuđa, hladnjaka ili zamrzivača, također su opremljeni elektroničkim komponentama. Svi su oni osjetljivi na oštećenja uzrokovana prenaponima koji nastaju u električnoj instalaciji iz koje se napajaju, ne samo onim podrijetlom od oluje, već i uzrokovanim sklopnim aktivnostima u mreži koja opskrbljuje zgradu. Stoga se isplati uložiti u učinkovit sustav zaštite od munje i zaštitu od prenapona.

Gdje i kako instalirati odvodnik prenapona?

Zaštita od prenapona mora biti sveobuhvatna i uključivati izjednačavanje potencijala, tj. spajanje na uzemljenu glavnu šipku za izjednačavanje potencijala svih metalnih cjevovoda, zaštitnih vodiča, instalacija i drugih uređaja na kojima bi se mogli pojaviti opasni naponi te ugradnju odvodnika prenapona (zaštita od prenapona ).

Odabir odvodnika prenapona i njihov raspored treba povjeriti stručnjaku.Renomirane tvrtke pružaju punu tehničku pomoć u tom pogledu. Odgovarajuća zaštita sastoji se od ugradnje odvodnika tipa 1, 2 i 3. Potonji se trebaju nalaziti u blizini prijemnika koji sadrže elektroničke komponente. Međutim, oni im ne mogu biti jedina zaštita. Imajte na umu da instaliranje samo štitnika tipa 3 ne pruža punu zaštitu.

Izjednačavanje potencijala, kao i montažu i spajanje aparata treba izvoditi električar kvalificiran za rad na električnim instalacijama do 1 kV. Neispravno odabrana ili instalirana zaštita od prenapona ne samo da neće ispuniti očekivanja, već može prouzročiti ozbiljnu štetu. Odabir i raspored odvodnika prenapona ovisi, između ostalog, o vrsti zgrade i vrsti priključka.

Kako radi odvodnik prenapona?

Odvodnici prenapona, poznati i kao zaštitnici, dizajnirani su da sigurno preuzmu udarni val i odvedu ga do uzemljenja, a ne do instalacije.Ovisno o mjestu ugrađuje se jedan od tri tipa odvodnika - tip 1, 2 ili 3 (oznake s brojevima prema poljskom standardu odgovaraju slovima B, C i D prema njemačkom VDE standardu).

Odvodnici prenapona su varistor ili iskrište. U prvom se otpor varistora smanjuje s porastom napona. Vrijeme rada (tj. prijelaz iz nevodljivog stanja u vodljivo stanje) oksidnih varistora je vrlo kratko - mjeri se u pikosekundama. Prenaponski val s vrijednošću puno većom od pogonskog napona instalacije uzrokuje brzo smanjenje otpora varistora, što omogućuje slobodan protok struje uzrokovane prenaponom prema zemlji. Nakon što prenaponski val nestane, otpor varistora se vraća na normalnu vrijednost i struja teče kroz odvodnik.

Odvodnici iskrišta stvaraju prekid u strujnom krugu tijekom normalnog rada. Kada dođe do prenapona, teče struja pražnjenja, praćena pratećom strujom neko vrijeme ispod radnog napona.To je zbog ionizacije međuelektrodnog prostora strujom pražnjenja. Kod odvodnika iskrišta plinovi se izlaze prema van, pa je potrebno održavati udaljenost od zapaljivih materijala.

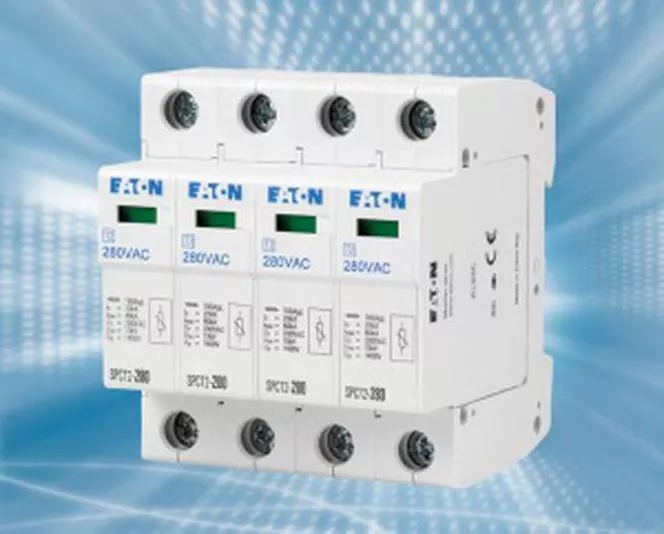

Odvodnici tipa 1 (klasa B) postavljaju se na spoj zgrade. Ovisno o vrsti opskrbne mreže, postoje tri ili četiri graničnika. U četverožilnim mrežama sa zajedničkim PEN vodičem ugrađena su tri aparata. U TN-S mreži - pet žica, s odvojenim PE i N žicama - četiri.

Odvodnici tipa 2 (klasa C) ugrađeni su u razvodne uređaje zgrade. Trebaju biti postavljeni prije glavnog uređaja za diferencijalnu struju, a ne iza njega. Uređaj za zaostalu struju koji se nalazi ispred odvodnika nije zaštićen od strujnog udara.

Odvodnici tipa 3 (klasa D) postavljaju se neposredno uz štićene prijemnike, ili u rasklopni uređaj, ako se nalazi u blizini. Mogu se montirati u kutije i letve kao i instalacijske kanale, uključivati u utičnice i ugrađivati u razvodnike za računalnu ili radio i televizijsku opremu.Međutim, ako su oni jedina vrsta ograničavača u određenoj instalaciji, neće pružiti potpunu zaštitu za elektroničku opremu.

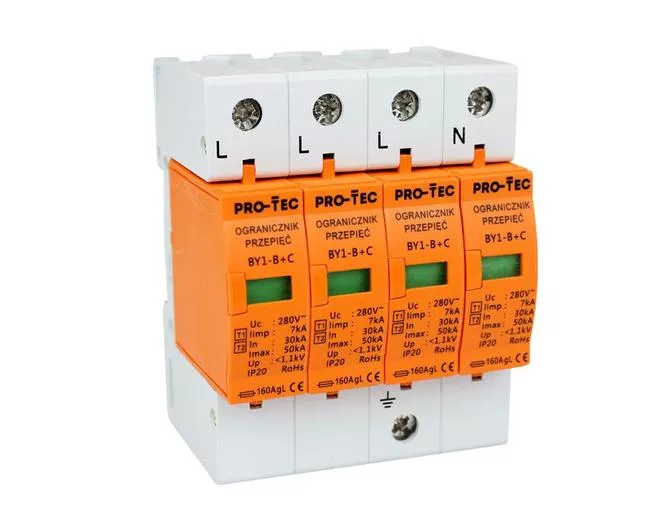

Mogu se koristiti i kombinirani uređaji tip 1 + 2 (klasa B + C). Ugrađuju se u razvodne uređaje zgrade. Ovo rješenje savršeno je za male stambene zgrade. Ako su odvojeni odvodnici tipa 1 i tipa 2 blizu jedan drugom, moraju se ugraditi prigušnice za odvajanje.

Kakav odvodnik prenapona?

Izbor tipova odvodnika prenapona i njihovih parametara se utvrđuju između ostalog:

  • učestalost munja u određenom području;
  • vrsta mrežnog (energetskog) sustava iz kojeg se napaja štićena zgrada;
  • topografija (zgrade koje se nalaze na brdima imaju veću vjerojatnost da će biti pogođene munjom);
  • položaj zgrade u odnosu na druge objekte (u radijusu do cca 50 m), na primjer zgrade opremljene gromobranskom zaštitom ili visoke (preko 20 m) jarbole, drveće, dimnjake itd. ;
  • zgrada sa ili bez vanjskog osiguranja;
  • vrsta zaštićene opreme.
