Izolacija krova izvana (nadrogovi) dobiva sve veću popularnost. Koje materijale koristimo u ovoj metodi? Koje su sustave razvili njihovi proizvođači?

Izolacijski materijal postavljen na rogove daje puno prednosti. Prije svega, za razliku od tipične metode, kada se dodatni sloj izolacije postavlja s donje strane rogova, ne spuštate visinu tavanskih prostorija. Dakle, ima veći volumen. Ovo je važno kod renoviranih kuća, kada se odlučite potkrovlje adaptirati za stanovanje, a da ono nije previsoko i dodatni slojevi ispod rogova mogu ga dodatno spustiti.

Izolacija krova izvana: prednosti metode nadstrešnice

Druga prednost izolacije krova izvana je ta što nema potrebe za izgradnjom izoliranog stropa na tavanu. Soba može biti visoka do sljemena, čak dovoljno visoka da – kad god poželite – dodate međukat ispod krova. Nedostatak izolacije između i ispod rogova potiče ih da budu izloženi kao strukturni i dekorativni elementi u isto vrijeme. Isto vrijedi i za ovratnike, koji inače čine stropnu konstrukciju i poput rogova nestaju ispod vunene obloge i obloge od gipsanih ploča. No, kako bi dijelovi rešetke bili vidljivi, moraju izgledati lijepo, što znači da umjesto uobičajenog i jeftinog rubnog drveta natopljenog zelenim ili crvenim impregnacijskim sredstvom, morate odabrati drvo blanjano s četiri strane i sušeno u peći ili blanjano i impregnirano. s bezbojnim pripravkom. Također je potrebno na neki način zabrtviti prostore između rogova kako bi se prekrio izolacijski materijal na njima i parna brana ispod njih.U tu svrhu možete sagraditi krutu oblogu od lijepih dasaka na rogovima ili ih postaviti (ili gipsane ploče ili ploče od šperploče) na određenoj dubini između rogova. Također je vrijedno napomenuti da se za izolaciju metodom preko rogova često biraju lagani toplinski izolacijski materijali - stiropor, XPS polistiren, PIR ploče - koji manje opterećuju rešetku od dva sloja vune. Stoga se može graditi od elemenata manjeg presjeka i pritom uštedjeti novac.

Izolacija krova izvana: nedostaci metode preko rogova

Nedostatke ovog rješenja uglavnom vide oni investitori koji termomoderniziraju svoje krovove. S jedne strane, ova metoda izolacije omogućuje da tavanske zgrade ostanu netaknute, ali često je demontaža pokrova skuplja i kompliciranija. Drugačije je kada obnova krova uključuje i zamjenu pokrova. Zatim, izolacija preko rogova je spas za lijepo završeno, ali hladno potkrovlje.Bez obzira je li krov nov ili star, dodavanjem sloja od oko 20-30 cm toplinsko izolacijskog materijala na rogove kosine dobivaju na težini. Kada je kuća mala, krov se može činiti neodoljivim. Također je potrebno koristiti široke, nestandardne krovne opšave - strehe i stranice. Problem će biti i s krovnim prozorima. Trebat će im dodatna potporna konstrukcija kako se ne bi "utopili" u padini. Moraju biti u ravnini s krovom, a to znači da će prozorske udubljenja sa strane potkrovlja biti vrlo duboka, što neće imati pozitivan učinak na njegovu rasvjetu. Kada izolirate krov izvana, morate obratiti pozornost na vremenske uvjete. Izolacija bez pokrova ne može se smočiti. Za izvođenje izolacije nadrogova potrebno je iznajmiti i postaviti skelu koja će osigurati sigurnost tijekom radova.

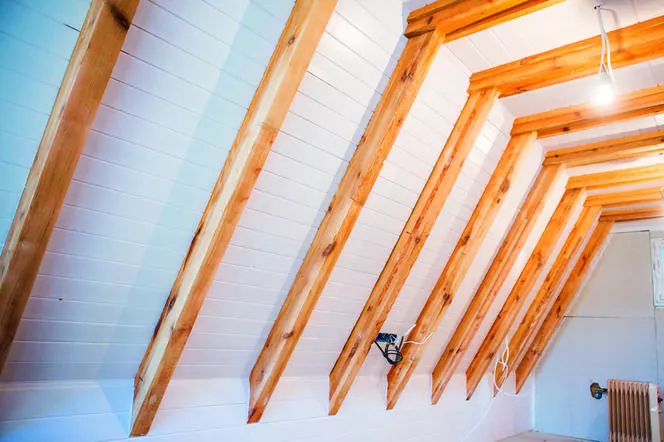

Kada se toplinska izolacija postavlja na krutu oblogu od dasaka, možete ostaviti izložene elemente rešetke - rogove i ovratnike sa strane potkrovlja

Kako izolirati krov izvana: materijali za metodu rogova

Za izolaciju krova izvana koriste se kruti polistiren, XPS, PIR, fenolne i rezol ploče. Za to su također prikladne mineralne i drvene vune.

  • stiropor

Ako je stiropor, onda bijeli. Grafitni polistiren nije dovoljno otporan na visoke temperature koje mogu vladati ispod pokrova, posebno lima. Prikladne su EPS KROVNE/PODNE ploče. Imaju λ koeficijent - 0,038-0,048 W/(m.K).

  • XPS ploče

Ove ploče su izrađene od ekstrudiranog polistirena. Svoju visoku čvrstoću zahvaljuju velikoj nasipnoj gustoći koja se kreće od 20 do 50 kg/m3Njihova tlačna čvrstoća pri 10% deformacije ne pada ispod 250 kPa. Koeficijent toplinske vodljivosti λ je u rasponu od 0,027-0,038 W/(mK). Velika prednost XPS ploča je zanemarivo malo upijanje vode - 0,5-1,5%. Dostupne su u dimenzijama 120 x 60 ili 125 x 60 cm, a debljina im je od 2 do 18 cm. Rubovi su glatki ili profilirani tako da se mogu međusobno spajati preklopom (filc).

  • PIR ploče

Jedan od najboljih proizvoda za izolaciju krovnih krovova su PIR ploče od poliizocijanuratne pjene. Imaju nizak λ koeficijent - 0,023-0,028 W/(mK), zahvaljujući čemu izolacijski sloj izrađen od njih ne mora biti debeo kako bi zadovoljio zahtjeve U-vrijednosti za krovovi. PIR ploče su također otporne na vlagu i vodu. Njihova apsorpcija vode doseže najviše 9%. Mnogo su tvrđi od standardnih tipova polistirena i mineralne vune. Mogu postići otpornost na pritisak od 150 KPa/m2(vuna samo 50 KPa/m2).

Toplinsko izolacijske ploče. Moderni izolacijski materijali>

PIR sadrži komponentu zvanu MDI, koja je odgovorna za dobru otpornost na požar.Ima ga čak 50% (obični poliuretan ima samo 25%). MDI uzrokuje da se u dodiru s vatrom na površini PIR ploča stvara pougljenjena kora, štiteći ono što je unutra od plamena. U prodaji postoji mnogo vrsta PIR ploča koje se razlikuju ne samo po debljini i veličini, već i po vrsti obloge. Neki, primjerice, imaju oblogu od polimerne krovne membrane, a drugi su kombinirani s pločama od drva debljine 22 mm, koje kasnije tvore kruti omotač ispod bitumenske šindre.

  • Fenolne i rezol ploče

Na površini izgledaju vrlo slično PIR pločama. Imaju strukturu zatvorenih stanica pa ne upijaju vodu i ne propuštaju vodenu paru. Fenoli su s obje strane prekriveni staklenim velom. Njihov λ koeficijent može doseći 0,021 W/(mK). Karakterizira ih visoka mehanička čvrstoća. Teško su zapaljivi i netopljivi.

  • Mineralna vuna

Ista mineralna vuna prikladna je za izolaciju rogova kao i za izolaciju krovnih kosina i stropova iznutra. Međutim, mora se ugraditi između dodatnih greda pričvršćenih na rogove. Inače se u kombinaciji s izolacijom između rogova mora koristiti tvrđa i manje elastična vuna. Proljetna vuna ima povoljan, nizak koeficijent toplinske vodljivosti λ - 0,033-0,036 W/(mK). Svakako je jedan od najboljih akustičnih izolatora i bolje od polistirena i PIR-a prigušuje zvukove vjetra, kiše i tuče. Također štiti drvo od požara.

  • Drvena vuna

Napravljeno od pilanskog otpada. Vlakna dobivena od njih se miješaju s poliolefinskim vlaknima, lijepe, prešaju i oblikuju u obliku ploča te na kraju impregniraju protiv požara. Ploče od drvene vune dostupne su u različitim gustoćama - od tvrdih kao ploča do mekanih i elastičnih. Koeficijent toplinske vodljivosti λ za ploče od drvenih vlakana kreće se od 0,036 do 0,049 W/(mK), a njihova gustoća je u rasponu od 50-270 kg/m3 Što je veća gustoća, to je veća vrijednost λ, a time i lošija toplinska izolacija. Drvena vuna također ima prednost jer dobro upija buku.

Izolacija krova izvana PIR pločama

Proizvođači ovog materijala bili su prethodnici metode nadstrešnice. Lagane i vrlo dobro izolacijske ploče utrle su put i drugim proizvodima. Veličina poliizocijanuratnih ploča je 240 x 102 cm ili 238 x 100 cm, debljina - od 5 do 16 cm. Rubovi su profilirani na način da se mogu čvrsto spojiti falcom ili perom i utorom. Ono što je važno - pažljivo raspoređeni i zapečaćeni posebnom ljepljivom trakom, omogućuju vam da odstupite od parne brane, obično postavljene sa strane potkrovlja. Neki proizvođači pak preporučuju da se izolacija od krovne membrane, čak i ako je slabo paropropusna, nanese na rogove, a zatim položi toplinska izolacija. PIR ploče se mogu pričvrstiti na rogove ili poduprijeti na krutu oblogu od dasaka ili dasaka na bazi drva.Polažu se slobodno - bez upotrebe ljepila - svojim dugim stranama paralelno sa strehom. Skliznuće s padine sprječava ih duga daska pričvršćena uzduž nje. Okomiti rubovi ploča u pojedinim redovima ne smiju padati u jednu liniju. Stoga su ploče pričvršćene na prolaznu petlju - s pomakom pola duljine. Nakon postavljanja panela na zadani fragment, kontra letve se pričvršćuju odozgo i spajaju s rogovima kroz izolaciju. Dakle, potrebni su dugi vijci. Proizvođači preporučuju modele s pločastim ili podložnim glavama, dva navoja - donji i gornji - i s vrhom za centriranje. Praznine između ploča dodatno su ispunjene niskoekspandirajućom poliuretanskom pjenom. Posebnu pozornost treba obratiti na brtvljenje spoja između ploča u sljemenu krova i njegovih uglova. Košare, kutove i grebene također treba učvrstiti posebnom, samoljepljivom trakom za brtvljenje. Folija kojom su obložene ploče spaja se na preklopima ljepljivom trakom s donje strane.Kod ploča bez tvornički postavljene folije potrebno ju je postaviti direktno na ploče. Zatim se folija lokalno lijepi na dvostrano ljepljivu traku. Na mjesto strehe, uz rogove, pribijaju se rezane grede. Takvi prepusti izjednačavaju visinu kosine na mjestu gdje nije predviđena izolacija. Stiropor, XPS, resol i fenolne ploče postavljaju se na krov na sličan način kao PIR ploče. Korištenjem ploča s koeficijentom λ=0,023 W/(mK), potreban maksimalni koeficijent provođenja topline kroz krov U=0,15 W/(m2.K) dobit ćete s toplinsko-izolacijskim slojem debljine cca 15 cm. Trebat će vam oko 23-25 cm za materijal s λ=0,036 W/(mK).

Izolacija krova s rogovima pomoću mineralne vune

Elastične vunene ploče i prostirke dobro pristaju između rogova i ostaju na mjestu čak i bez dodatnog pričvršćivanja. Drugi sloj takve toplinske izolacije nalazi se na rogovima.Najtoplija mineralna vuna ima malu gustoću pa nije prikladna kao podloga na koju bi se mogle postaviti kontra letve i letve. Kako bi se to popravilo, jedna od kompanija razvila je sustav izolacije iznad rogova koji dopušta upotrebu vune gustoće od 20 do 100 kg/m3 Međutim, uvjet je uporaba dodatnih greda postavljenih duž svake grede. To su tople grede od mineralne vune umetnute između dvije ploče. Stoga imaju dobru toplinsku izolaciju i omogućuju uklanjanje linearnih toplinskih mostova, koji bi bili nepokriveni rogovi. Ovdje se vuna umeće na isti način kao između rogova. Na grede se odozgo, kao na obične rogove, pričvrste kontra letve, a letve se zakucaju okomito na njih. Takva nosiva rešetka može se zamijeniti krutom oplatom, ako umjesto profiliranog lima, limenih ploča ili crijepa želite kosine završiti ravnim limom ili bitumenskom šindrom. Kako vuna ne bi bila ugrožena vlagom, mora se prekriti krovnom membranom. U tom slučaju preporuča se visokoparopropusna membrana, jer neće trebati ventilacijski otvor s donje strane.Međutim, takav razmak je neophodan kada koristite drugu membranu ili gradite dasku i izolirate je ruberoidom ili pokrivate bitumenskom šindrom. Vijci kojima se pričvršćuju kontra letve moraju proći kroz sistemske grede i biti usidreni u rogove do dubine od oko 4 cm. Stoga bi trebale biti dugačke oko 16-20 cm.

Izolacija krova izvana drvenom vunom

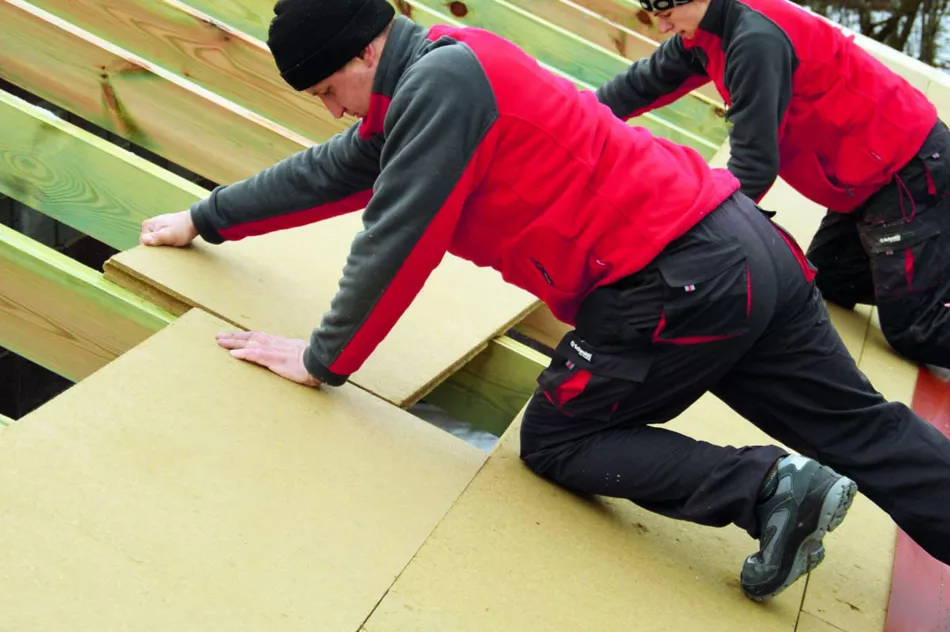

Ako izolaciju nad rogovima namjeravate tretirati kao dodatni sloj koji nadopunjuje izolaciju postavljenu između rogova, tada možete koristiti tvrdu mineralnu ili drvenu vunu. Tada se krute ploče mogu postaviti izravno na rogove. Neki proizvođači preporučuju da se daske šire od njih prethodno zakucaju na rogove kako bi se dobila pouzdanija potpora. Ako ste se odlučili za mineralnu vunu, kupite hidrofobizirane ploče s koeficijentom toplinske vodljivosti λ od oko 0,038 W/(mK) i gustoćom od oko 120 kg/m3Položite takve ploče u prolaznom rasporedu, tj. s pomaknutim okomitim spojevima, s dužim stranicama okomitim na rogove.Imajte na umu da kraći rubovi dasaka ne smiju previše stršati izvan rogova - u slučaju dasaka debljine 10 cm, maksimalna duljina izbočine je 40 cm. Na daske postavite kontra letve i dugim vijcima pričvrstite ih na rogove. Ovo također stabilizira izolacijske ploče. Naravno, između kontra letvi i vune mora biti visoko paropropusna krovna membrana. U takvom sustavu koeficijent U ne veći od 0,15 može se dobiti postavljanjem 15-20 cm vune s λ=0,033 W/(mK) između rogova, te postavljanjem 10-12 cm vune s vanjske strane sloj ploča s λ=0,038 W/(mK). Iz ponude proizvođača drvene vune za izolaciju nadrogova preporučamo ploče povećane otpornosti na vlagu i gustoće od 180-210 kg/m3Vrijednost njihovog koeficijenta toplinske vodljivosti λ iznosi 0,043- -0,045 W/(mK). Kako bi se ispunili zahtjevi propisa i postigao koeficijent prolaza topline U od najviše 0,15 W/(m2.K) za nagib, sloj od približno 20 cm elastična drvena vuna mora se postaviti između rogova gustoće 50-60 kg/m3i λ=0,036 W/(mK), a na rogove postaviti tvrde ploče debljine 6 cm. I još jedna bitna informacija - u slučaju drvene vune u ovakvom sustavu toplinske izolacije više ne morate koristiti krovnu membranu.

Izolacija krova izvana: ploče s metalnim zakrpama

Novo na našem tržištu su specijalni paneli s termoizolacijskom jezgrom od PUR ili PIR pjene, namijenjeni samo za izolaciju nadrogova. Ploče su obostrano presvučene aluminijskom folijom saćaste strukture i prilagođene su šavnim spojevima (duži rubovi) i spojevima pero i utor (kraći rubovi). U ponudi su u debljinama od 6, 8, 10, 12, 14 i 16 cm. Što ih još čini jedinstvenima? Imaju tvornički postavljene metalne letvice visine 4 cm. Na ovim letvicama postoje otvori koji omogućavaju strujanje zraka ispod krovnog pokrova, a takva ventilacija je preduvjet za crijep, profilisani lim ili šavno spojeni lim. Koristeći ovu vrstu materijala, možemo odustati od kontra letvi, čija je uloga ograničena samo na stvaranje takvog razmaka ispod letvi za potrebe ventilacije.Takve ploče izrađuju se po narudžbi. Zahvaljujući tome, razmak letvi je svaki put precizno usklađen sa zahtjevima odabranog krovišta i uključenog u projekt. Paneli imaju koeficijent λ=0,023 W/(mK). Da biste postigli U-vrijednost od najmanje 0,15 W/(m2.K), trebate koristiti ploče debljine 16 cm. Tanje ploče mogu se koristiti za dopunu izolacije između rogova.
